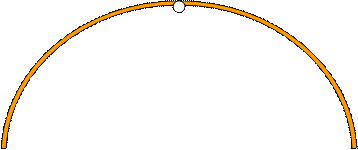

Виды осей арок
|
|
 | |||||||||
 | |||||||||
 | |||||||||
 | |
Кольцевые (полукольцевые) Полуэллиптические Стрельчатые
Достоинства арок:
Экономичность при перекрытии больших пролетов;
Высокие архитектурные качества;
3.
Недостатки арок:
1. сложность аналитического расчёта;
2. высокая «чувствительность» к осадкам опор;
3.
Назначение арок:
1. складские помещения, ангары, …;
2. спортивные арены, тренировочные залы, ….;
3.
Расчёт двухшарнирной арки с затяжкой
 | |||
 | |||
у
φ
у = f(х)
у
х
х Х=Нз
 |
Mx= -y; Nx= - cos φ; Qx= - sin φ; MxF= Mxб; NxF= Qxб cos φ; QxF= -Qxб sin φ;
Х=Нз = - Δ F/(δ а+ δ з) при δ з = l з/(ЕАз)
Учёт податливости затяжки и регулирование усилий в ней
Нз
 | |||||
 | |||||
 | |||||
 | |||||
 |
ЕАз
ЕА1 ЕА2 ЕА3
Расчёт бесшарнирной арки с затяжкой
у
х
Варианты основных систем
 | |||
 | |||
с
Х1 Х1
Х3 Х3
Х2 Х2
 | | | |
Вариант 1 Рациональный вариант ОС
δ 11·X1 + δ 12·X2 + δ 13·X3 + Δ 1F = 0 δ 11·X1 + Δ 1F = 0
δ 21·X1 + δ 22·X2 + δ 23·X3 + Δ 2F = 0 δ 22·X2 + Δ 2F = 0
δ 31·X1 + δ 32·X2 + δ 33·X3 + Δ iF = 0 δ 33·X3 + Δ iF = 0
МЕТОД ПЕРЕМЕЩЕНИЙ
