Работа с полным отключением напряжения

Работа без отключения напряжения, выполняемая вблизи и на токоведущих частях, находящихся под напряжением.

Работа с частичным отключением напряжения.

Работа с полным отключением напряжения

При подаче напряжения на вход схемы практически все напряжение прикладывается к стартеру, представляющему собой неоновую лампочку, у которой электроды изготовлены из биметаллических пластин. Между пластинами неоновой лампочки возникает тлеющий разряд, разогревающий пластины. Под действием температуры пластины изгибаются и замыкаются между собой. После замыкания пластин оба накала люминесцентной лампы разогреваются проходящим по ним током. А пластины неоновой лампочки стартера остывают и размыкаются. В дросселе возникает переходной процесс, вызванный резким уменьшением проходящего по нему тока: между накалами люминесцентной лампы появляется импульс напряжения, значительно превышающий по величине напряжение питающей сети. В лампе возникает газовый разряд, сопровождающийся свечением, который уже поддерживается только электрическим полем между катодами. Дроссель ограничивает ток через лампу. Конденсатор С1 необходим для повышения коэффициента мощности светильника. Конденсатор С2 служит для подавления высокочастотных помех.

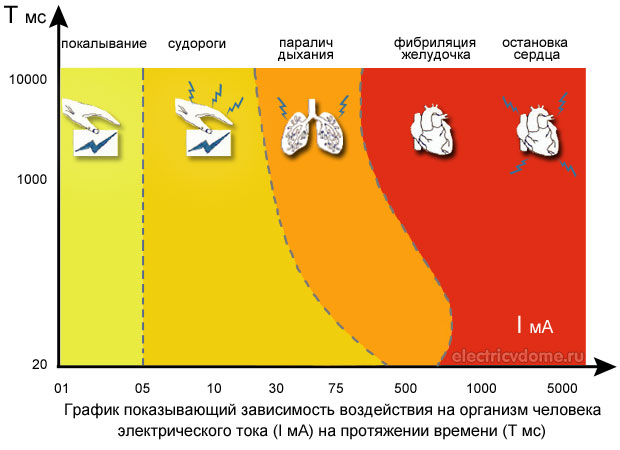

Электрический ток проходя через организм человека может оказывать на него три вида воздействий:

· - термическое;

· - электролитическое;

· - биологическое.

Термическое действие тока подразумевает появление на теле ожогов разных форм, перегревание кровеносных сосудов и нарушение функциональности внутренних органов, которые находятся на питии протекания тока.

Электролитическое действие проявляется в расщепление крови и иной органической жидкости в тканях организма вызывая существенные изменения ее физико-химического состава.

Биологическое действие вызывает нарушение нормальной работы мышечной системы. Возникают непроизвольные судорожные сокращения мышц, опасно такое влияние на органы дыхания и кровообращения, таких как легкие и сердце, это может привести к нарушению их нормальной работы, в том числе и к абсолютному прекращению их функциональности.

Ремонт щеткодержателя заключается в исправлении обоймы, замене канатика, подтяжке контактов. Неисправные щетки и арматуру заменяют новыми. Иногда нарушается изоляция пальца, на котором сидят щеткодержатели разных колец. В этом случае щеткодержатель разбирают и изоляцию восстанавливают.

1 — токовая катушка (обмотка)

2 — катушка (обмотка) напряжения

3 — счетный механизм в виде червячной передачи

4 — постоянный магнит для создания торможения (плавности) хода диска

5 — алюминиевый диск

Фi — магнитный поток, который создается током нагрузки

Фu — магнитный поток, который создается током в катушке напряжения

При подачи переменного напряжения на катушку напряжения, и при протекании через токовую катушку тока нагрузки, в зазоре наводятся переменные магнитные потоки Фi и Фu, которые наводят в алюминиевом диске вихревые токи. При взаимодействии этих потоков и вихревых токов в диске, возникает вращающий момент — диск начинает вращаться.

Количество оборотов алюминиевого диска за определенное время — это и будет потребляемая электроэнергия.
