Способы натяжения арматуры.
Методов изготовления предварительно напряженного ж/бетона много, но все они по своей принципиальной схеме могут быть классифицированны, как натяжение на упоры и на натяжения на бетон. Конструкции, в которых арматура натягивается до твердения бетона, называются «конструкциями с натяжением арматуры на упоры или на форму». При натяжении арматуры после твердения бетона конструкции называются «конструкциями с натяжением арматуры на бетон.» А) 1. Натяжение на упоры.

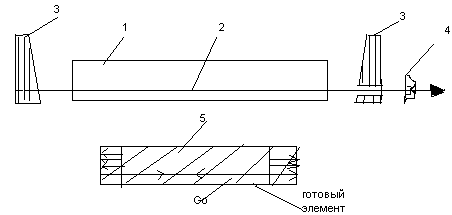

1-форма 2-арматура 3-упор 4-домкрат 5-затвердевший бетон Изготовление элементов с натяжением на упоры производится следующим образом. Арматуру укладывают в форму до бетонирования элемента. Один ее конец закрепляется в упоре, а другой в натяжном приспособлении (домкрате). После натяжения арматуры до заданных напряжений (в пределах упругих деформаций) закрепляют ее второй конец. Затем элемент бетонируют. Когда бетон наберет необходимую прочность (Ro> 0, 7R), арматуру отпускают с упоров. Стремясь восстановить свою первоначальную длину, арматура обжимает окружающий ее бетон, благодаря сцеплению с ним. При этом арматура теряет часть предварительного напряжения. Если в конструкции была уложена не подвергаемая предварительному натяжению арматура, то и она при обжатии бетона получает сжимающие напряжения.
Укладку арматуры в форму и ее натяжение совмещается в одной операции. Имеем поддон, снабженный штырями, расположенными в соответственными проектным положением арматуры.
6) поддон; 7) штыри поддона; 8) трубки; 9) зажим;
На штыри надевают стальные трубки. Специальной навивочной машиной проволочную арматуру навивают на трубки с заданной величиной напряжений, и конец ее закрепляют пластичным зажимом. Штырями поддона проволока удерживается в натянутом состоянии. Когда бетон наберет достаточную прочность, изделие с поддона снимают, и арматура обжимает бетон. Трубки остаются в теле бетона и играют роль анкеров. Натяжение арматуры может быть создано также электротермическим способом. Заготовленные стержни разогревают электрическим током до t=300-400 градусов, вследствие что они удлиняются. Нагретые стержни укладывают в форму, и концы их закрепляют на упорах, расположенных на форме, или вне ее. Остывая, арматура стремится восстановить свою первоначальную длину, но поскольку она удерживается упорами, в ней возникают растягивающие напряжения. После бетонирования и отвердения бетона арматуру отпускают с упоров и происходит обжатие бетона.
|
