Конструирование элементов предварительно напряженных конструкций.

Общие принципы конструирования предварительного напряженных конструкций такие же, как для элементов без предварительного напряжения.

Для элементов центрально растянутых, центрально сжатых, а также внецентренно растянутых с малым эксцентриситетом продольной силы можно принимать прямоугольное сечение

Для изгибаемых элементов, внецентренно сжатых и внецентренно растянутых с большим эксцентритетом следует применять сечения с развитой растянутой и сжатой зонами бетона, двутавровые или тавровые с полкой, расположенной в сжатой зоне.

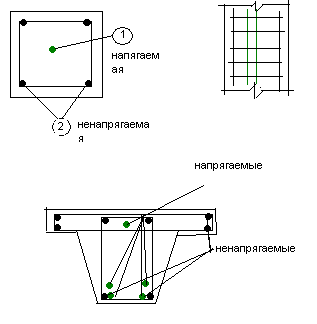

Продольную ненапрягаемую арматуру следует располагать ближе к наружной поверхности конструкция, чем напрягаемую, так, чтобы напрягаемая арматура оказалась внутри контура поперечной арматуры (хомутов).

В элементах с продольной арматурой, натягиваемой на бетон и располагаемой в каналах, толщина защитного слоя от поверхности канала должна составлять не менее 20мм. при расположении в одном канале пучков, прядей или стержней толщина защитного слоя должна составлять для боковых стенок не менее 80, а для нижних не менее 60мм.

Зазоры в свету могут отдельными натягиваемыми стержнями, пучками и прядями должны быть не менее диаметра арматуры и не менее 25мм.

Для обеспечения надежности передачи обжимающего усилия на бетон у концов предварительно напряженных конструкций устанавливают косвенную арматуру в виде сварных сеток
