Согласование антенн НРЗ (изделие 1Л22) и РЛС. 1 страница

Согласование антенны НРЗ с антенной РЛС заключается в пространственном совмещении электрической оси антенных систем НРЗ и РЛС при их совместной работе. Перед началом ориентирования НРЗ антенна РЛС должна быть сориентирована, запросчик должен быть подготовлен к работе и должна быть установлена телефонная связь между НРЗ и аппаратной машиной РЛС. Кроме того, автомобиль изделия 1Л22 должен быть отгоризонтирован. Горизонтирование запросчика производится аналогично горизонтированию машины АМУ РЛС. Уровни горизонтирования находятся сверху на приводе вращения антенны НРЗ.

При ориентировании изделия 1Л22 – рис. 2.7. используется оптическое визирное устройство (ВУ) с магнитным компасом (буссоль ПАБ-2М) из комплекта РЛС.

ВУ (буссоль) должно быть установлено на достаточном удалении от остальных конструкций с целью исключения их воздействия на магнитный компас ВУ и линию прямой видимости НРЗ.

ВУ устанавливается на своём штатном штативе – треноге.

Рис. 2.7. Согласование антенн РЛС и НРЗ:

1 – П-18; 2 – 1Л22; 3 – ВУ

Ориентирование производится в следующем порядке:

- сориентировать ВУ по магнитной стрелке, выставить «0» шкалы в направлении «Север» и зафиксировать шкалу в этом положении;

- навести трубу ВУ на антенну НРЗ;

- включить привод антенны НРЗ в режим синхронного вращения;

- наблюдая в трубу ВУ за положением антенны НРЗ, подать команду на медленное вращение РЛС. При этом антенна НРЗ также должна вращаться;

- подать команду на остановку РЛС при таком положении антенны НРЗ, в котором белые вертикальные полосы на зеркале (в центральном сечении) и на торце рупорного облучателя совпадают друг с другом и перекрестием ВУ;

- записать показания шкал ВУ (β _ВУ) и азимутального датчика РЛС (β _РЛС);

- застопорить антенну РЛС в этом положении;

- вычислить поправочный угол между направлением антенны РЛС и НРЗ из выражения

β _П = β _ВУ – β _РЛС – 180º + β _МС ,

где β _МС – величина магнитного склонения для данной местности, вводимая со своим знаком.

- отключить привод синхронного вращения НРЗ;

- застопорить антенну НРЗ с помощью рукоятки ручного привода;

- ручкой ВВОД ПОПРАВКИ на блоке 08130300 повернуть сельсины на угол β _П, установив шкалы блока в положение β _С – β _П, где β _С– отсчёт по шкале сельсинов блока 08130300 в застопоренном положении антенны НРЗ.

После включения привода НРЗ в режим синхронного вращения антенна НРЗ должна остановиться в согласованном с антенной РЛС положении.

При работе РЛС и НРЗ по реальным ВО возможно, что обнаружится некоторое рассогласование в положении антенн, которое проявляется в относительном азимутальном сдвиге отметок эхо-сигналов и отметок опознавания. В этом случае необходимо определить угол между центрами этих отметок и с помощью ручки ВВОД ПОПРАВКИ на блоке 08130300, повернув сельсины на этот угол, добиться полного совмещения электрических осей антенных систем НРЗ и РЛС.

При ориентировании в ночное время использовать переносную лампу. Необходимо вилку кабеля переносной лампы подключить к приборной розетке ОСВЕЩЕНИЕ 24 В на блоке ЦК-14. С помощью переносной лампы подсвечиваются белые полосы на центральном сечении зеркала и торца рупора. Лампа служит ориентиром для вынесенного визирного устройства.

Контрольные вопросы

1. Каковы достоинства и недостатки метрового диапазона электромагнитных волн, используемого в РЛС?

2. Какие требования предъявляются к позиции РЛС?

3. Какие существуют варианты размещения РЛС на позиции?

4. Какие достоинства и недостатки присущи каждому из вариантов?

5. Каким образом производится инженерное укрытие РЛС на позиции и ее маскировка?

6. Для чего необходимо ориентирование РЛС и НРЗ?

7. Как производится ориентирование РЛС в сложных условиях?

ГЛАВА 3
БОЕВАЯ РАБОТА
НА РАДИОЛОКАЦИОННОЙ СТАНЦИИ П-18

Боевая работа на РЛС П-18 организуется в соответствии со следующими документами:

- Боевой устав РТВ ВВС;

- Инструкция по организации и несению боевого дежурства по противовоздушной обороне в ВВС;

- Руководство по организации и несению боевого дежурства по ПВО в Вооруженных Силах РФ;

- Наставление по боевому применению РТВ ВВС;

- Руководство по объективному контролю действий войск ПВО, авиации ВВС и сил ПВО ВМФ по воздушным целям;

- Приказ об организации боевого дежурства в радиотехническом полку;

- Инструкция по эксплуатации изделия 1РЛ131.

Неукоснительное соблюдение правил несения боевого дежурства, точное выполнение требований руководящих документов, умение управлять режимами работы РЛС позволяют выполнить боевую задачу на высоком уровне.

3.1. Организация боевой работы
и обязанности лиц боевого расчета

Боевая работа на РЛС ведется полным или сокращённым расчетом. Боевой расчет возглавляет начальник станции. Боевой расчет РЛС предназначен для обеспечения постоянной боевой готовности аппаратуры РЛС, ведения радиолокационной разведки, своевременного обнаружения, сопровождения ВО и выдачи РЛИ о них в различных условиях обстановки, документирования результатов боевой работы с применением средств объективного контроля. В подразделениях, не оснащенных КСА, в состав полного боевого расчета РЛС входят:

- начальник РЛС (НС) и старший оператор (Ст. ОП) – оператор ИКО в аппаратной машине;

- оператор ВИКО (ОП) – на КП;

- водитель-электромеханик (старший электромеханик) – Ст. ЭМ, электромеханик (ЭМ) – в ПС-1 или ПС-2.

В состав сокращенного боевого расчета входят:

- оператор ИКО – старший смены (в аппаратной машине);

- оператор ВИКО (на КП);

- водитель-электромеханик (в ПС-1 или ПС-2).

В подразделениях, оснащенных КСА, в состав полного боевого расчета станции входят:

- начальник РЛС и оператор ИКО (в аппаратной машине);

- водитель-электромеханик (в ПС-1 или ПС-2).

В состав сокращенного расчета входят:

- оператор ИКО – старший смены (в аппаратной машине);

- водитель-электромеханик (в ПС-1 или ПС-2).

Операторы РЛС осуществляют поиск и обнаружение ВО, опознавание и сопровождение локационных целей.

Поиск ВО – это целенаправленное обследование заданной области воздушного пространства. Основными способами поиска являются: круговой поиск, поиск в назначенной зоне (секторе) и диапазоне высот, поиск назначенных ВО.

Обнаружение ВО – это событие, состоящее в установлении факта присутствия ВО в зоне поиска, процесс выявления ранее не наблюдавшихся в данной области пространства ВО на фоне естественных и преднамеренных помех и определение их координат.

Все обнаруженные ВО, раздельно наблюдаемые на экранах индикаторов РЛС, называются локационными целями (ЛЦ). Все ЛЦ, обнаруженные боевым расчетом РЛС, подлежат непрерывному сопровождению.

РЛИ на КП (ПУ) передается в виде донесений. Донесения о ЛЦ, сопровождаемых РЛС, содержащие данные о координатах цели, скорости полета, результаты радиолокационного опознавания, времени локации, а также другая информация, добытая в процессе сопровождения, немедленно передаются на КП (ПУ) подразделения, в состав которого входит данная РЛС.

Опознавание ЛЦ – это определение государственной принадлежности ЛЦ по системе государственного радиолокационного опознавания с помощью НРЗ-4П (изделие 1Л22). В результате опознавания все локационные цели подразделяются на воздушные цели и свои самолеты.

Сопровождение ЛЦ – это процесс определения ее текущих координат, характеристик и параметров движения ВО с установленной дискретностью при помощи РЛС.

Операторы РЛС определяют координаты ЛЦ с экранов индикаторов в системе «азимут – дальность» или в координатах сетки ПВО (в зависимости от установленного способа выдачи РЛИ и требований к ее точности в данной радиотехнической части).

Команды, целеуказание и РЛИ передаются по каналам громкоговорящей и телефонной связи.

Режим работы РЛС устанавливает начальник РЛС (старший смены) в соответствии с вариантом боевой работы подразделения или исходя из поставленной задачи.

Для получения достоверных данных, используемых при анализе и оценке боевой работы расчета, организуется объективный контроль. Ответственность за организацию объективного контроля возлагается на начальника РЛС.

Объективный контроль осуществляется путем фотографирования экрана ИКО в аппаратной машине, записи на магнитофоны и диктофона донесений оператора в линии считывания радиолокационной информации.

Средства объективного контроля включаются по приказанию с КП (ПУ) или решением начальника РЛС в случаях, предусмотренных руководящими документами.

Начальник РЛС подчиняется оперативному дежурному (ОД) КП (дежурному по ПУ – ДПУ) и отвечает за постоянную готовность РЛС и штатных средств связи к боевой работе, организацию и несение боевого дежурства расчетом РЛС, соблюдение правил техники безопасности. Начальник РЛС обязан:

- проводить ежедневное техническое обслуживание РЛС и докладывать о результатах контроля ОД КП (ДПУ);

- при работе в составе полного боевого расчета знать воздушную обстановку, складывающуюся в зоне действия РЛС;

- производить нацеливание операторов, ставить им задачи на обнаружение и проводку ЛЦ;

- устанавливать режимы работы РЛС, обеспечивающие своевременное обнаружение ЛЦ и проводку их на максимальную дальность;

- вести наблюдение за отметками эхо-сигналов на ИКО, выявлять состав, боевой порядок и действия целей;

- докладывать на КП (ПУ) о применении радиопомех и принимать меры по ослаблению их воздействия;

- следить за установленной дискретностью выдачи данных оператором;

- в установленное время производить смену кодов системы опознавания;

- контролировать работу РЛС по контрольно-измерительным приборам и экрану ИКО, принимать меры по устранению возникших неисправностей;

- обеспечивать работу аппаратуры объективного контроля.

Старший смены подчиняется ОД КП (ДПУ) и отвечает за несение боевого дежурства на РЛС сокращенным боевым расчетом. Старший смены обязан:

- при заступлении на боевое дежурство уяснить воздушную обстановку, принять доклады от оператора, водителя-электромеханика и доложить ОД КП (ДПУ) о заступлении на боевое дежурство;

- при включении РЛС, поиске и проводке целей выполнять обязанности, изложенные ниже.

Оператор ИКО подчиняется начальнику РЛС (старшему смены) и отвечает за своевременное обнаружение, проводку целей и передачу донесений о них. Оператор ИКО обязан:

- при заступлении на боевое дежурство проверить функционирование ИКО и средств связи на своем рабочем месте, ознакомиться с воздушной обстановкой, доложить начальнику РЛС (старшему смены) о заступлении на боевое дежурство;

- включать (выключать) РЛС по команде;

- непрерывно следить за появлением на экране индикатора целей, немедленно докладывать об их обнаружении, определять принадлежность и другие характеристики целей, передавать с установленной дискретностью донесения о целях;

- докладывать о выходе целей из зоны видимости РЛС, их разделении, соединении, о воздействии и характере радиопомех.

Водитель-электромеханик подчиняется начальнику РЛС (старшему смены) и отвечает за своевременное включение агрегата питания, подачу напряжения на станцию. Водитель-электромеханик обязан:

- при заступлении на дежурство проверить надежность заземления прицепов, подключение и состояние силового кабеля, наличие топлива, состояние противопожарных средств, функционирование средств связи и сигнализации;

- произвести запуск агрегатов питания и проверить их работу по контрольно-измерительным приборам (без подачи напряжения на станцию);

- доложить о заступлении на боевое дежурство начальнику РЛС (старшему смены);

- по команде (сигналу) производить запуск агрегатов питания и подавать напряжение на РЛС, контролировать по приборам работу агрегатов, следить за работой вентиляции, докладывать о неисправностях;

- осуществлять переключение питания РЛС с работающего агрегата на резервный с разрешения начальника РЛС (старшего смены);

- вести машинный журнал.

3.2. Оборудование рабочего места оператора
радиолокационной станции П-18

В РЛС П-18 имеются 2 штатных рабочих места: первое рабочее место за ИКО и второе – за ВИКО (Рис. 3.1).

Первое рабочее место находится в аппаратной машине станции, а второе – может находится там же или выносится на расстояние до 300 м на КП (ПУ), в кабины и прицепы других образцов РЭТ, с которыми РЛС сопрягается или работает совместно.

В состав рабочих мест (РМ) РЛС входят:

- ИКО и ВИКО – блок 10 (Рис. 3.2);

- индикатор контроля – блок 56 (Рис. 3.2);

- аппаратные пульты управления (АПУ) – блоки 11М, 12М и выносные пульты управления (ВПУ) – блоки 22М, 23М (Рис. 3.3);

- дистанционный пульт управления (ДПУ) НРЗ-4П – блок 08.050500, входит в состав только в АПУ (Рис. 3.4);

- дистанционный оперативный пульт управления (ДОПУ) НРЗ-4П – блок 3, входит в состав только в ВПУ(Рис. 3.4);

- АТГС (аппаратура телефонной и громкоговорящей связи) (Рис. 3.5);

- телефон с линией связи (телефонная гарнитура) (Рис. 3.5);

- штатные средства объективного контроля – аппаратура документирования (Рис. 3.6);

- паспорт рабочего места (на ИКО и ВИКО) (Приложение № 7).

Рис. 3.1. Рабочие места в аппаратной машине РЛС.
Слева – ВИКО, справа – ИКО

ИКО (ВИКО) предназначен для отображения информации о воздушной обстановки в системе «азимут – дальность».

На экраны индикаторов (блок 10) наносятся:

- линия государственной границы (граница территориальных вод), 100-километровая линия приграничной полосы (нейтральных вод);

- ответственный сектор;

- воздушные трассы;

- контрольный местный предмет (КМП).

Всё перечисленное наносится на ИКО (ВИКО) на масштабах, исходя из поставленной задачи РЛС в составе подразделения. Масштабы индикаторов определяются соответствующими приказами командира.

Рис. 3.2. Индикаторы РЛС. Слева – ИКО (ВИКО) блок 10, справа – индикатор контроля блок 56
Рис. 3.3. Пульты управления рабочих мест РЛС. Слева – блок 11М (22М), справа – блок 12М (23М)

АПУ (блоки 11М, 12М) и ВПУ (блоки 22М, 23М) предназначены для управления режимами работы РЛС с рабочих мест и обеспечивают включение и выключение РЛС; управление режимами работы передающего и приемного устройств. Кроме того, осуществляют управление режимами работы системы вращения и наклона антенны; индикаторных устройств; системы перестройки частоты; системы автоматической подстройки частоты; системы СДЦ и системы хронизации РЛС.

Для управления боевой работой НРЗ-4П в состав блоков 11М (АПУ) и 22М (ВПУ) входят оперативные пульты управления (ОПУ). Органы управления ОПУ (кнопки и тумблеры) размещены непосредственно на лицевой панели блоков 11М и 22М внизу справа и выделены (обведены) чертой с надписью РЕЖИМ ЗПР. Приоритет управления запросчиком имеет ОПУ перед ДПУ и ДОПУ.

Рис. 3.4. Пульты управления НРЗ-4П Слева – дистанционный пульт управления (ДПУ), справа – дистанционный оперативный пульт управления (ДОПУ)

ДПУ и ДОПУ НРЗ-4П предназначены для включения и выключения изделия 1Л22 (дежурный режим работы НРЗ-4П возможно установить только с ДПУ), установку кодов РЛ опознавания в 1 режиме 7 диапазона, установку кодов индивидуального опознавания в 7 диапазоне (только с ДПУ), управления режимами боевой работы НРЗ-4П параллельно с ОПУ.

РЛС может управляться с АПУ или ВПУ. Независимое управление как с аппаратных, так и с выносных пультов управления возможно лишь

по режимам отображения информации и включения НРЗ-4П.

АТГС предназначена для обеспечения командной линии связи расчета РЛС с внешними абонентами и между собой.

Телефон (телефонная гарнитура) предназначен для обеспечения информационной линии связи – для передачи данных голосом на потребителя (ПУ (КП) РТВ, пункт наведения (ПН) ИА, КП ЗРВ и РЭБ и т. д.).

а	б
в	г

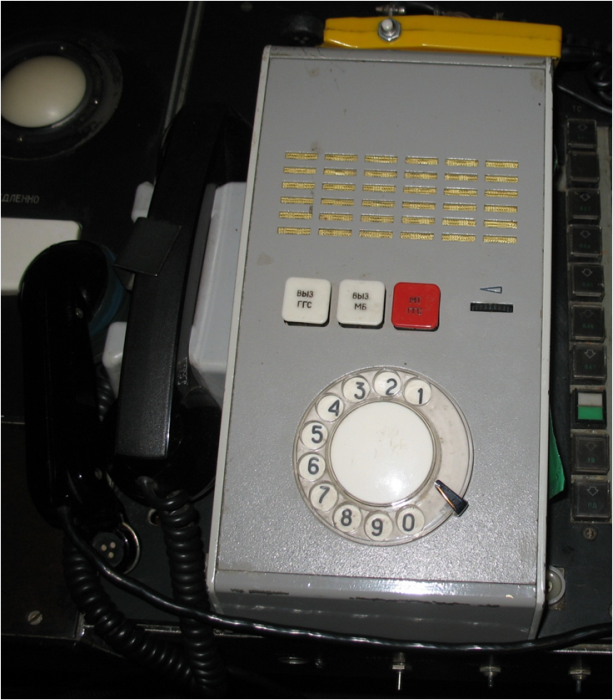

Рис. 3.5. Штатные средства связи РЛС. а – телефон ТА-57, б – телефонная гарнитура, в – АТГС, г – телефонный коммутатор П-193

По телефону (телефонной гарнитуре) передаются данные об обнаружении ВО, их плоскостных координатах в системе «азимут – дальность», принадлежности ВО, характеристике их действий: маневре, применении и постановке помех, пуске ПРЛР и т. д.

Аппаратура документирования (средства объективного контроля) предназначена для обеспечения отчетности по боевой работе на рабочих местах РЛС.

Рис. 3.6. Штатные средства объективного контроля РЛС. Слева – фотокамера РФК-5, справа – диктофон П-180

3.3. Назначение органов управления рабочего места оператора РЛС П-18

Блок 10:

- регулировка «Яркость» – регулирует яркость отображения информации на ИКО (ВИКО);

- регулировка «Усиление»– регулирует усиление видеосигналов, отображаемых на ИКО (ВИКО): эхо-сигналы, отметки ОП, отметки МОД и МОА, сигнал Пеленга, отметку ЦУ;

- переключатель 1, 2, 3 – переключатель масштабов ИКО (ВИКО) 90, 180 и 360 километров;

- переключатель «Отметки» – для включения (выключения) МОД и МОА на ИКО (ВИКО).

Индикатор контроля (бл.56) предназначен для:

- настройки аппаратуры РЛС (передающее устройство, приёмное устройство, АПЧ, СПС, аппаратура защиты от пассивных помех);

- контроля за работой перечисленной аппаратуры;

- определение (уточнение) характеристик воздушных объектов (состав, координаты, принадлежность).

Блоки АПУ-1 (бл.11) и ВПУ-1 (бл.22):

- кнопки «АПУ» и «ВПУ» – для переключения управления РЛС с ИКО или ВИКО;

- переключатель «Пеленг - Выкл» – для включения (выключения) аппаратуры пеленгации;

- переключатель «Регл - Выкл» – для включения (выключения) регламентации включения манипуляции НРЗ;

- переключатель «30°–60°» – для выбора регламентированного сектора включения манипуляции НРЗ (работает только при включённом переключателе «Регл - Выкл»);

- кнопка «Выкл» – для выключения аппаратуры РЛС;

- кнопка «Выкл ЗПР» – для выключения аппаратуры НРЗ «Кремний-2М» (при сопряжении РЛС с изделием 1Л22 не используется);

- кнопка «Ток Выпр» – для сброса аварии перегрузки выпрямителя передающего устройства;

- кнопка «А 50» – для включения режима работы передающего устройства на 50% мощности;

- кнопка «Вкл» – для включения аппаратуры РЛС (повторное нажатие кнопки при включенной РЛС – для включения режима работы передающего устройства на 100% мощности);

- кнопки «Выкл», «2», «4», «6» – для ступенчатого управления режимами вращения антенны РЛС;

- переключатель «Вверх - Вниз» – для управления системой наклона антенны РЛС

- переключатель «В - В+Л - Л» – для управления системой отображения информации на индикаторах РЛС (В – внешняя, Л – личная, В+Л – внешняя+личная). Режимы В и В+Л работают только при сопряжении РЛС с другими РЛС;

- кнопка «Плав» – для включения системы вращения антенны в режиме плавного управления;

- кнопка «Слеж» – для включения системы вращения антенны РЛС в режиме слежения (только при сопряжения с другими РЛС);

- кнопки «1», «2», «3», «4» – для управления режимами работы НРЗ-П в 7 диапазоне волн (изделие 1Л22);

- переключатель «3Д - 7Д» – для переключения диапазонов волн НРЗ-П (3 или 7 диапазон волн);

- регулировка «Скорость» – для управления направлением и скоростью вращения антенны в плавном режиме;

- переключатель «Навед - Выкл - Клап» – для управления режимами работы НРЗ-П в 3 диапазоне волн (Навед – режим наведения, отметка опознавания сливается с отметкой ВО, Клап – режим клапонирования, при котором отметка опознавания проходит на индикатор только при наличии отметки от ВО);

- кнопка «МП-К» – для включения манипуляции НРЗ-П в режиме контрольного опознавания (только в 3 режиме работы НРЗ-П – свои самолёты «молчат», а чужие, имитирующие сигнал ответа, продолжают «отвечать»);

- кнопка «МП» – для включения манипуляции НРЗ-П во всех режимах.

Отличие блоков АПУ(бл.11) и ВПУ-1 (бл.22) в наличии на блоке ВПУ тумблера «Питание ВКЛ – ВЫКЛ», - для автономного включения и выключения питания ВИКО.

Блоки АПУ-2 (бл.12) и ВПУ-2 (бл.23):

- переключатель «ШАРУ - РРУ» – для управления режимами усиления радиоприёмного устройства РЛС.(ШАРУ – режим шумовой автоматической регулировки усиления, РРУ – режим ручной регулировки усиления);

- кнопки «Переключатель каналов» – для управления системой перестройки радиопередающего устройства РЛС. (Кнопка 1 – первая рабочая частота передатчика, кнопка 2 – вторая рабочая частота передатчика и т.д.);

- переключатель «Настр – Выкл –АПЧ» – для управления режимами работы системы АПЧ;

- регулировка «Усиление» – для управления вручную усилением радиоприёмного устройства РЛС (только в режиме РРУ);

- переключатель Синхронизация «Внутр – Внеш» – для управления синхронизатором РЛС. В режиме «Внутр» – синхронизация от собственного генератора синхроимпульсов, в режиме «Внеш» – синхронизация от внешнего источника (сопрягаемой РЛС);

- переключатель Синхронизация «Сим - Несим» – для управления режимами синхронизации РЛС. Симметричный режим – включён постоянно, а несимметричный – включается для защиты РЛС от слепых скоростей в когерентном режиме работы;

- переключатель «М – Выкл –Непр» – для управления режимами работы системы синхронизации передатчика РЛС (Непр – обычный режим, М – защита от ПРР – режим «Мерцание»);

- регулировка «Ширина Сек.» – для выбора сектора излучения (молчания) в режиме «Мерцание»;

- регулировка «Азимут» – для выбора биссектрисы сектора излучения (молчания) в режиме «Мерцание»;

- кнопки Сектор «Вкл Изл» и «Выкл Изл» – включение или выключение излучения передатчика в секторе в режиме «Мерцание»;

- кнопки Темп М «1» и «2» – управление излучением в режиме «Мерцание». Включение излучения с темпом мерцания через один или два оборота вращения антенны. Изменение фазы следования импульсов запуска через один или два оборота вращения антенны;

- кнопки Род М «Изл» и «Фаза» – управление излучением за счёт изменения фазы следования импульсов в режиме «Мерцание». Кнопка «Фаза» – включение режима, кнопка «Изл» – включение обычного режима излучения;

- регулировка «Строб М» – для выбора дальности действия когерентного режима работы для защиты РЛС от отражений местных предметов;

- регулировки «Комп I» и «Комп II» – для компенсации действия ветра на дипольные помехи в зонах строба «Дипольные»;

-кнопки режим ДЗ «Ампл», «Дип» и «Авт Строб» – включение режимов работы аппаратуры защиты от пассивных помех при воздействии отражений от местных предметов и дипольных помех;

-кнопки Род работы СПЦ «Выкл», «СПЦ» и «СПЦ+ПНП» - включение режимов работы аппаратуры ЧПК. «Выкл» – аппаратура ЧПК выключена (при этом работает только амплитудный канал РЛС – кнопка включается при неисправности аппаратуры защиты от пассивных помех). «СПЦ» – для защиты от интенсивных пассивных помех (при этом включается 2-х кратная ЧПК), «СПЦ+ПНП» – аппаратура ЧПК работает как для защиты от пассивной помехи (однократное ЧПК), так и для защиты от НИП (однократное ЧПК в амплитудном режиме).

Визуальных отличий Блоков АПУ-2 (бл.12) и ВПУ-2 (бл.23) нет.

3.4. Включение и контрольный осмотр
радиолокационной станции П-18

РЛС включается на боевую работу по команде с КП (ПУ), а также решением начальника РЛС для ежедневного технического обслуживания, боевой подготовки расчета и проведения настроечно-регулировочных и ремонтных работ. О всех случаях включения станции необходимо докладывать на КП (ПУ).

При включении РЛС для боевой работы расчет РЛС производит контрольный осмотр аппаратуры (со своих рабочих мест) с целью проверки готовности РЛС к боевой работе.

Перед включением РЛС органы управления должны быть установлены в исходное положение (прил. 4).

Начальник РЛС (старший смены) для включения РЛС подает команду (сигнал) водителю-электромеханику: «ПОДАТЬ НАПРЯЖЕНИЕ».

Водитель-электромеханик по команде (сигналу) «ПОДАТЬ НАПРЯЖЕНИЕ»на щите агрегата в прицепе ПС-1 (ПС-2) устанавливает:

- переключатель СТАРТ–СВЕЧИ–ОТКЛ. в положение СВЕЧИ и по контрольному элементу убеждается в наличии накала, затем в положение СТАРТ и держит 3 - 5 с до запуска дизеля;

- переключатель СИНХРОН. в положение ВОЛЬТМЕТР и проверяет напряжение 220 В по фазам;

- ручкой ручной регулировки номинальное напряжение генератора;

- переключатель РУЧНАЯ–АВТОМАТ. в положение АВТОМАТ. и ручкой РЕГУЛИРОВКА НАПРЯЖЕНИЯ номинальное напряжение и проверяет состояние изоляции по прибору постоянного контроля изоляции (прибору ПКИ);

- ручку автоматического выключателя в положение ВКЛ.;

- на блоке 44 при загорании индикаторной лампочки АГРЕГАТ 1 (АГРЕГАТ 2) ручку автоматического выключателя АГРЕГАТ 1 (АГРЕГАТ 2) в положение ВКЛ.

После выдачи питания докладывает начальнику РЛС (старшему смены): «НАПРЯЖЕНИЕ ПОДАНО».

Начальник РЛС (старший смены) после доклада водителя-электромеханика о подаче напряжения включает РЛС, для чего:

- на щите 995А устанавливает силовой автомат в положение ВКЛ., при этом загорается лампочка АВТОМАТ ВКЛЮЧЕН;

- на блоке 34 переключатель СТАБ. 220 В–НЕСТАБ. 220 В устанавливает в положение НЕСТАБ. 220 В, по вольтметру НАПРЯЖ. СЕТИ проверяет напряжение по фазам с помощью переключателя АВ–ВС–СА (должно быть в пределах 186 - 242 В);

- на блоке 11М нажимает кнопку ВКЛ.;

- на блоке 34 переключатель СТАБ. 220 В–НЕСТАБ. 220 В устанавливает в положение СТАБ. 220 В;

- по вольтметру НАПРЯЖ. СЕТИ проверяет выходное стабилизированное напряжение стабилизатора СТС-10/05 (должно быть 220 ±3 В);

- проверяет правильность чередования фаз (индикаторная лампочка ФАЗОУКАЗАТЕЛЬ должна гореть в положении переключателя ПРАВИЛЬНО и не гореть в положении НЕПРАВИЛЬНО) и сопротивление изоляции по прибору ПКИ, для чего на 2 - 3 с нажимает кнопку ПРОВЕРКА ПКИ; при этом загорается сигнальная лампочка, а прибор показывает короткое замыкание; при ненажатой кнопке ПРОВЕРКА ПКИ сигнальная лампочка не горит, а прибор должен показывать сопротивление не менее 80 кОм;

- на дистанционном пульте управления (ДПУ) изделия 1Л22 блоке 08.050500 включает тумблеры ДР и БР, при этом подается напряжение питания на НРЗ-4П и включаются на подсветке ГОТОВНОСТЬ лампочки ДР и БР на ДПУ;

- включает вращение антенны; заданная фиксированная скорость включается соответствующей кнопкой (2, 4 или 6) на блоке 11М, при этом включается подсвет нажатой кнопки и одновременно на блоке 32загорается сигнальная лампочка ПУСК, через 7 - 10с загорается сигнальная лампочка РАБОТА, а лампочка ПУСК гаснет; для включения режима плавного изменения скорости нажать кнопку ПЛАВ., при этом включается подсвет нажатой кнопки и одновременно в вышеописанной последовательности включается индикация на блоке 32; ручкой СКОРОСТЬ устанавливает необходимую скорость вращения;

- через 3 мин после нажатия кнопки ВКЛ. на блоке 11Мсрабатывает автомат выдержки времени У4 в блоке 34; на блоке 64 загорается сигнальная лампочка АНОД и автоматически включается 50 % высокого напряжения, при этом на блоке 11М включается подсвет кнопки А50; проверяет правильность выполнения программы включения по табло на пультах управления блоков 11М, 12М;

- через 1 - 3 с после включения 50 % высокого напряжения повторно нажимает кнопку ВКЛ. на блоке 11М, при этом включается 100 % высокого напряжения.
