Проектирование геодезического съемочного обоснования
Геодезическое съемочное обоснование предназначено для дальнейшего сгущения всего городского геодезического обоснования и получения такой плотности пунктов, при которой возможно выполнение крупномасштабного картографирования или кадастровой съемки территориальной зоны. ГСО создается, как правило, теодолитными ходами или системами теодолитных ходов, параметры для проектирования которых зависят от масштаба создаваемого кадастрового или топографического плана. Чем крупнее масштаб кадастровой съемки, тем выше требования к параметрам теодолитных ходов и тем более короткими должны быть их длины. Например, для наиболее крупного масштаба, применяемого при топографической съемке городской территории – 1: 500, требования для проектирования съемочного обоснования приведены в следующей табл. 4.16. Таблица 4.16 Параметры для проектирования теодолитных ходов
Отметим, что эти параметры предусматривают использование для геодезических измерений технических теодолитов 30" -ной точности и мерных лент или рулеток и создание кадастровых или топографических планов местности графическим способом. При использовании электронных тахеометров и персональных компьютеров для создания цифровой модели местности (ЦММ) требования к параметрам при проектировании и схемам для построения ГСО обязательно должны быть пересмотрены. По аналогии с городской полигонометрией теодолитные ходы могут создаваться или в виде одиночных ходов или в виде систем ходов с одной или несколькими узловыми точками. Исходными пунктами для ГСО являются пункты ОГС или ГСС. Стандартная схема построения одиночного теодолитного хода представлена на рис. 4.22. Таким образом, схема построения теодолитного хода полностью соответствует одиночному ходу полигонометрии (см. рис. 4.13). Если теодолитные ходы образуют самостоятельное геодезическое обоснование (это имеет место при создании геодезического обоснования для поселков площадью менее 1 км2), то в этом случае они стоятся в виде замкнутой системы с одним исходным пунктом и одним исходным дирекционным направлением (см. рис. 4.14). При использовании электронного тахеометра возможна схема построения теодолитного хода, приведенная на рис. 4.23.

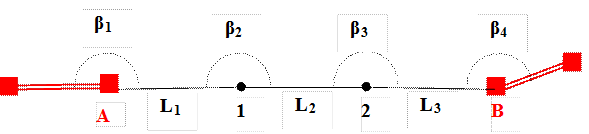

Рис. 4.22. Схема построения разомкнутого теодолитного хода:
Количество связующих точек для передачи дирекционных углов и координат должно быть от 4 до 6. Достоинством такой схемы построения геодезического съемочного обоснования является то, что теодолитный ход создается одновременно с выполнением крупномасштабного картографирования или кадастровой съемкой местности.
Рис. 4.23. Схема построения хода электронной тахеометрии:
4.2.4. Рекомендации по оптимальному проектированию
Резюмируя материал, изложенный в предшествующих разделах, отметим, что на территории города имеет место многоступенчатое геодезическое обоснование число ступеней, которое зависит от площади территориальной зоны. Эта зависимость была приведена в табл. 4.4. Главным недостатком такого способа создания геодезического обоснования на территории больших городов является его многоступенчатость [2, 8, 54]. Это обусловливает существенное искажение кадастровой информации на этапе создания налогооблагаемой базы, при восстановлении границ землепользования и при разбивках различного рода инженерных сооружений. Примером может служить город Москва, где многоступенчатое городское геодезическое обоснование в настоящий момент полностью не удовлетворяет требованиям кадастровых задач [54]. Поэтому на страницах научно-технической литературы обсуждается предложение о создании планового городского геодезического обоснования, состоящего только из трех ступеней [2] (табл. 4.17): 1. Опорная геодезическая сеть – опорная межевая сеть. 2. Геодезическая сеть сгущения – межевая сеть сгущения (МСС). 3. Геодезическое съемочное обоснование (ГСО) – межевое съемочное обоснование (МСО). ОГС (ОМС) представляет собой комбинированное линейно-угловое построение со следующими параметрами для проектирования: средняя длина стороны в сети – 2 км (за счёт такой длины стороны достигается та же плотность, что и в многоступенчатом варианте и существенно уменьшается влияние боковой рефракции на точность измеренных углов); СКО измеренного угла mβ = 1''; относительная ошибка измерения длин линий mL/L = 1: 500 000; критерий для определения качества проектирования сети и доброкачественности выполненных измерений – СКО взаимного положения пунктов в наиболее слабом месте сети – 1 см. Пункты ОМС должны располагаться на крышах зданий и сооружений. Плотность пунктов ОМС – 1 пункт на 4 км2. ГСС (МСС) предлагается создавать по программе полигонометрии 4-го класса: точность измерения углов mβ = 3"; допустимая угловая невязка – 5" ГСО (МСО) предлагается создавать в виде построений с использованием электронного тахеометра со следующими точностными параметрами: точность угловых измерений mβ = 5"; допустимая угловая невязка – 10"
Таблица 4.17 Нормативные требования к построению городских геодезических сетей для целей Государственного кадастра недвижимости
Достоинством предлагаемой структуры геодезического обоснования являются следующие положения: 1. Исключение влияния ошибок исходных данных за счет уменьшения числа ступеней, которое при существующей схеме построения геодезического обоснования имеет весьма существенное значение. 2. Уменьшение длин линий в первой ступени для уменьшения влияния боковой рефракции на точность измеренных углов, что очень актуально для городских территорий. 3. Нормативное повышение требований к точности линейных измерений, которое соответствует используемым в настоящее время электронным тахеометрам. 4. Соответствие структуры геодезического обоснования способам закрепления пунктов на городской территории. 5. Создание постоянного геодезического обоснования, что особенно актуально для последующего восстановления объектов недвижимости на местности.
|
