Расчет первичных отстойников.

Выбор типа отстойников зависит от пропускной станции, расположения грунтовых вод и характеристики грунтов. Несмотря на близкое залегание уровня грунтовых вод и расхода ст. вод, идущих от города до станции Q=42262, в которой больше 15000 /сут, в качестве первичных отстойников приняты горизонтальные. В горизонтальном отстойнике имеется рабочая и осадочная часть.

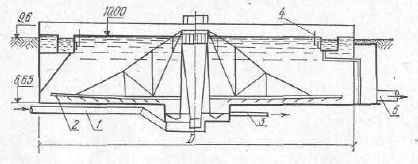

Рис. 4. Схема первичного отстойника

1 – подводящий трубопровод; 2 – илоскреб; 3 – иловая труба; 4 – полупогружные доски; 5 – отводящий трубопровод.

Рис. 5. Схема компоновки первичных отстойников.

1 – распределительная чаша; 2 – подводящий трубопровод; 3 – трубопровод сырого осадка; 4 – жиросборник; 5 – насосная станция; 6 – отводящий
трубопровод

Определяем длину отстойника:

где К – коэффициент учитывающий тип отстойника и конструкции водораспределительных водосбросных устройств. Для радиальных отстойников К = 0, 5;

u₀ – гидравлическая крупность частиц взвеси, мм/с:

где H – глубина проточной части отстойника, м(Н = 3 м);

α – коэффициент, учитывающий влияние температуры воды на ее вязкость; α = 1, 21

T – продолжительность отстаивания в цилиндре со слоем воды 500 мм, соответствующая заданному эффекту осветления(Т=1500с)

n– коэффициент зависящий от свойства взвеси(n=0.25);

ω – вертикальная составляющая скорости движения воды в отстойнике: ω = 0, 03 мм/с (для средней расчетной скорости в сечении на половине радиуса проточной части отстойника υ = 10 мм/с).

Определяем отношение длины отстойника к глубине:

Принимаем ширину отстойника 9 м.

Определяем число отстойников:

Проверяем правильность выбора скорости:

Определяем объём иловой камеры при условии, что осадок удаляется из неё механизированным способом и накапливается за 8 часов работы:

где Q – средний часовой расход сточных вод за 8 ч: Q = 2454 м³/ч (с 8 по 16 ч);

Р – влажность удаляемого осадка: Р=94% при самотечном удалении осадка;

Определяем объём илового приёмника:
