Приложение Г

(справочное)

ГОСТ 2.303-68*. Линии (выписки)

Таблица Г.1 - Типы линий и их назначение

№ п/п	Наименование и начертание	Толщина линии пи отношению к толщине основной линии	Основное назначение
	Сплошная тол­стая — основная (а дальнейшем — основная)	s	1.1 Линии видимого контура
1.2. Линии перехода видимые
1.3. Линии контура сечения (вынесен­ного и входящего в состав разреза)
	Сплошная тонкая (в дальнейшем — тонкая)		2.1. Линии контура наложенного сече­ния
2.2. Линии размерные и выносные
2.3. Линии штриховки
2.4. Линии-выноски
2.5. Полки линий-выносок и подчерки­вание надписей
2.6. Линии перехода воображаемые
2.7. Линии построения
2.8. Линии для изображения погранич­ных деталей («обстановка»)
2.9. Линии ограничения выносных эле­ментов
	Сплошная волнистая		3.1. Линии обрыва
3.2. Линии разграничения вида и раз­реза
	Штриховая		4.1. Линии невидимого контура
4.2. Линии перехода невидимые
	Штрихпунктирная тонкая		5.1. Линии осевые н центровые
5.2. Линии сечений, являющиеся осями симметрии для наложенных иди вынесенных сечений
	Штрихпунктирная утолщенная		6.1. Линии, обозначающие поверхно­сти, подлежащие термообработке или по­крытию
6.2. Линии для изображения элемен­тов, расположенных перед секущей плос­костью («наложенная проекция»)
7*	Разомкнутая		7.1. Линии сечений
	Сплошная тонкая с изломами		8.1. Длинные линии обрыва
	Штрихпунктирная тонкая с двумя точками		9.1. Линии сгиба на развертках
9.2. Линии для изображения частей изделий в крайних или промежуточных положениях
9.3. Линии для изображения развертки. совмещенной с видом

Приложение Д

(справочное)

ГОСТ 2.304-81. Шрифты (выписки)

Приложение Е

(Справочное)

а - внешнее сопряжение двух окружностей,

б - смешанное сопряжение двух окружностей,

в - внутреннее сопряжение двух окружностей;

г - сопряжение окружности с прямой,

д - сопряжение 2-х прямых

Рисунок- Е.2 - Деление окружности на равные части

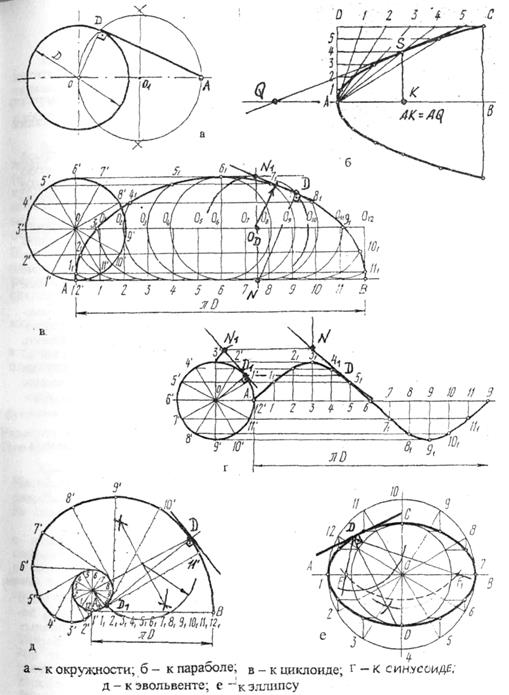

Рисунок Е.3 - Построение касательных к кривым линиям

Приложение Ж

(справочное)

ГОСТ 2.305-68. Изображения - виды, разрезы, сечения (выписки)

Изображения на чертеже в зависимости от их содержания разделяются на виды, разрезы, сечения.

Вид—изображение обращенной к наблюдателю видимой части поверхности предмета. Для уменьшения количества изображений допускается на видах показывать необходимые невидимые части поверхности предмета с помощью штриховых линий.

Разрез — изображение предмета, мысленно рассеченного одной или несколькими плоскостями, при этом мысленное рассечение предмета относится только к данному разрезу и не' влечет за собой изменения других изображений того же: предмета. На разрезе показывают то, что получается в секущей плоскости и что расположено за ней.

Сечение — изображение фигуры, получающейся при мысленном рассечении предмета одной или несколькими плоскостями. Допускается в качестве секущей применять цилиндрическую поверхность, развертываемую затем в плоскость.

Количество изображений (видов, разрезов, сечений) на чертеже должно быть наименьшим, но обеспечивающим полное представление о предмете при применении стандартных условных обозначений, знаков и надписей.

Виды

Устанавливаются следующие названия видов, получаемых на основных плоскостях проекции:

вид спереди (главный вид); вид сверху; вид слева; вид справа; вид снизу; вид сзади.

Главное изображение и дополнительный вид

Разрез

Вид и сечение

Дополнительный вид. Если какую-нибудь часть предмета невозможно показать на основных видах без искажения формы и размеров, то применяют дополнительные виды, получаемые на плоскостях, не параллельных основным плоскостям проекций

Местный вид. Изображение отдельного, ограниченного места поверхности предмета называют местным видом

РАЗРЕЗЫ

В зависимости от положения секущей плоскости относительно плоскости проекций разрезы называют горизон­тальными, вертикальными, наклонными.

Горизонтальный разрез имеет секущую плоскость (или плоскости), параллельную горизонтальной плоскости проекции.

В зависимости от числа секущих плоскостей разрезы разделяют на простые — при одной секущей плоскости и сложные—при несколь­ких секущих плоскостях.

Сложные разрезы называют ступенчатыми, если секущие плоскости параллельны ломаным и если секущие плоскости пересекаются. Разрез отмечают надписью по типу А—А (всегда двумя буквами через тире).

Развернутый вид, или «развертку» обозначаемый знаком _> .
Повернутый разрез обозначают:

Соединение части вида и части разреза.

Часть вида и часть соответствующего разреза допускается соединять, разделяя их сплошной волнистой линией или сплошной тонкой линией с изломом. Если при этом соединяют I половину вида и половину разреза, каждый из которых является симметричной фигу­рой, то разделяющей линией служит ось.симметрии.,

условности и упрощения

Такие детали, как винты, заклепки, шпонки, непустотелые валы и шпиндели, шатуны, рукоятки и т. п., при продольном разрезе, показывают нерассеченными. Шарики всегда показыва­ют нерассеченными. Как правило, показывают нерассеченными на сборочных чертежах гайки и шайбы.

Такие элементы, как спицы маховиков, шкивов, зубчатых колес, тонкие стенки типа ребер жесткости и т. п., показывают незаштрихованными, если секущая плоскость направлена вдоль оси или длинной стороны такого элемента.

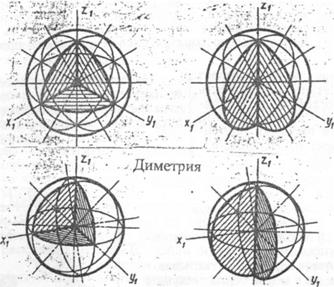

Рисунок Ж.1 - Аксонометрическое изображение шара с вырезом

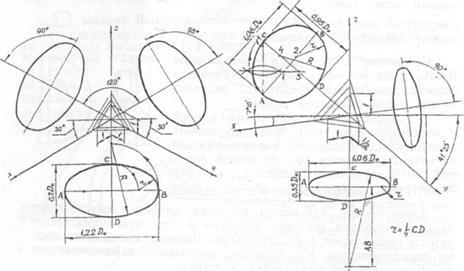

Рисунок Ж.2 Построение овалов и направление штриховки в аксонометрии
