Лист II - 2

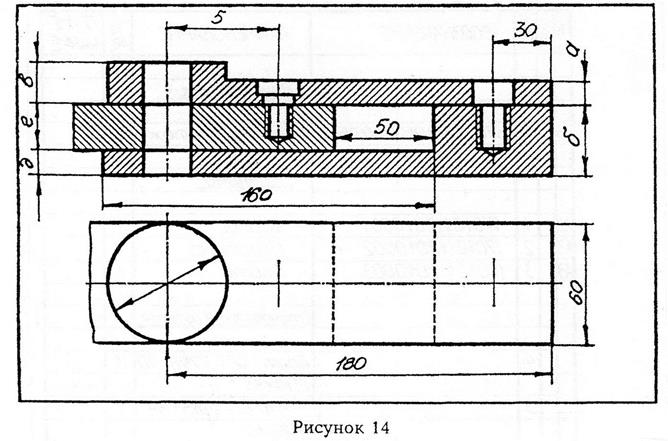

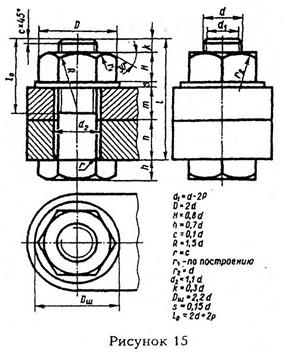

Содержание листа: Вычертить на формате АЗ сборочный чертеж соединения трех деталей стандартными крепежными деталями. Крепежные детали вычертить по условным соотношениям. Сборочный чертеж выполнить с применением рекомендуемого ГОСТ 2.315— 68 упрощений и условностей. Выполнить спецификацию сборочного чертежа. Целевое назначение листа: Изучить тему " Резьба". Обозначения резьб. Стандартные крепежные детали. Научиться изображать крепежные детали по условным соотношениям, резьбовые соединения. Знать об упрощениях применяемых на сборочных чертежах при изображении крепежных деталей с резьбой. Порядок выполнения листа: заказанную деталь болта (позиция 4), в соответствии с рисунком 12 выбираем по формуле: L > в + г + д + s + Н + К где в, г и д — толщина скрепляемых деталей, в соответствии с рисунком 14, находится по своему варианту; s — толщина шайбы (деталь позиция 8, рисунок 12) находится по ГОСТ 11371—78 или по условному соотношению в соответствии с рисунком 15; Н — высота гайки (деталь позиция 6, рисунок 12) находится по ГОСТ 5915 — 70 или по условному соотношению в соответсвии с рисунком 15; К — выход конца болта над гайкой (К≈ 0, Зd, d — диаметр стержня болта). Полученный размер заказанной длины болта округляется до ближайшего большего стандартного размера длины болта по ГОСТ 7798 — 70. Заказанная длина шпильки выбирается по формуле: L > а + S + Н + К где а — размер детали позиция 2, рисунок 12 (по своему варианту); S, Н и К — имеют те же значения, что и для болтового соединения. Длина нарезанной части шпильки со стороны гнезда берется в зависимости от материала детали. Нами принята длина L1 = 1, 25d. Полученный размер заказанной длины шпильки округляется до ближайшего большего стандартного размера длины шпильки по ГОСТ 22032-78. Заказная длина винта определяется по формуле: L > L + (-К') + 1, 25d где L — толщина детали, позиция 3, рисунок 12; К' — углубление под головку винта в детали; d — диаметр винта.
Определенную по формуле заказанную длину следует округлить до ближайшей большей стандартной величины по ГОСТ 1485 — 84. Болт, шпилька, винт и шайба выполняются упрощенно по условным соотношениям в зависимости от наружного диаметра резьбы. Оформить чертеж и проставить размеры по образцу рисунка 12, выполнить к нему спецификацию на листе форма А4 в соотвествии. с рисунком 13. Чертеж выполняется по рисунку 14. Вопросы для самоконтроля 1. Какие профили резьб вы знаете? 2. Какова особенность обозначения метрической резьбы с крупным 3.Расшифруйте обозначение Болт М 20x60.58 ГОСТ 7798-70. 4. В чем разница между шагом и ходом многозаходного винта? 5. Чему равняется длина ввинчиваемого конца шпильки, предназначенной для соединения двух чугунных деталей? 6. Чему равняется глубина отверстия под шпильку?
Задание к листу II – 2
■
|
