Проекции проецирующих прямых
|
|
Проецирующей называется прямая, перпендикулярная к плоскости проекций.
Проецирующая прямая проецируется на одну плоскость проекций (перпендикулярную ей) в точку, а на другую — в прямую, перпендикулярную соответствующей оси.
Горизонтально-проецирующая прямая(рис. 19)
Это прямая, перпендикулярная к горизонтальной плоскости проекций. Ее горизонтальная проекция собирает горизонтальные проекции всех точек, принадлежащих этой прямой, например точек А и В.
| Рис. 19 |
Фронтально-проецирующая прямая (рис. 20)
Это прямая, перпендикулярная к фронтальной плоскости проекций. Ее фронтальная проекция собирает фронтальные проекции всех точек, лежащих на данной прямой, например точек С и Д.
| Рис. 20 |

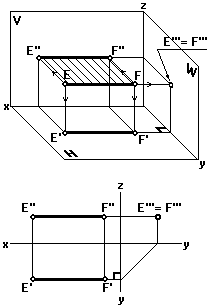

Профильно-проецирующая прямая (рис. 21)
Это прямая, перпендикулярная к профильной плоскости проекций. Ее профильная проекция собирает профильные проекции всех точек, лежащих на этой прямой, например точек Е и F.
| Рис. 21 |
