Проекции плоскостей уровня
|
|
Плоскостями уровня называются плоскости, параллельные плоскостям проекций.
Характерная особенность этих плоскостей состоит в том, что элементы, расположенные в этих плоскостях, проецируются на соответствующую плоскость проекций в натуральную величину.
Горизонтальная плоскость (рис. 30)
Горизонтальная плоскость параллельна горизонтальной плоскости проекций.
На двухкартинном комплексном чертеже она изображается одним фронтальным следом, параллельным оси x.
На рис. 30 изображена горизонтальная плоскость a (aV).
Фронтальная плоскость (рис. 31)
Фронтальная плоскость параллельна фронтальной плоскости проекций.
На двухкартинном комплексном чертеже она изображается одним горизонтальным следом, параллельным оси x.
На рис.31 изображена фронтальная плоскость b (bH).

|
| Рис. 30 Рис. 31 |

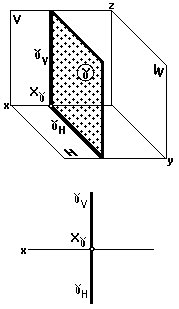

Профильная плоскость (рис. 32)
Профильная плоскость параллельна профильной плоскости проекций.
На двухкартинном комплексном чертеже она изображается двумя следами: горизонтальным и фронтальным, перпендикулярными оси x.
На рис.32 изображена профильная плоскость g (gH, V).
| Рис. 32 |
