Проекции проецирующих плоскостей
|
|
ПРОЕЦИРУЮЩИМИ называются плоскости, перпендикулярные к плоскостям проекций.
Характерной особенностью таких плоскостей является их собирательное свойство. Оно заключается в следующем: соответствующий след — проекция плоскости — собирает одноименные проекции всех элементов, расположенных в данной плоскости.
Горизонтально-проецирующая плоскость (рис. 33)
Горизонтально-проецирующая плоскость перпендикулярна к горизонтальной плоскости проекций H.

Рис. 33 Рис. 34
|
Горизонтальные проекции всех точек, принадлежащих горизонтально-проецирующей плоскости a, располагаются на горизонтальном следе — проекции aH этой плоскости (рис. 33).
Фронтально-проецирующая плоскость (рис. 34)
Фронтально-проецирующая плоскость перпендикулярна к фронтальной плоскости проекций V.
Фронтальные проекции всех точек, принадлежащих фронтально-проецирующей плоскости b, располагаются на фронтальном следе — проекции bH этой плоскости (рис. 34).

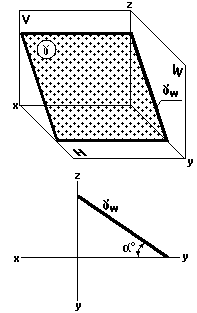

Профильно-проецирующая плоскость (рис. 35)
Профильно-проецирующая плоскость перпендикулярна к профильной плоскости проекций W.
| Рис. 35 |
Профильные проекции всех точек, принадлежащих профильно-проецирующей плоскости g, располагаются на профильном следе — проекции этой gW плоскости (рис. 35).
