Огнетушители порошковые ОПУ-5 и ОПУ-10

Огнетушители порошковые унифицированные ОПУ-5 и ОПУ-10 предназначенные для применения на объектах народного хозяйства, в том числе и на железнодорожном транспорте, в качестве первичных средств тушения пожаров классов А (твердых веществ), В (жидких веществ), С (газообразных веществ) и электроустановок, находящихся под напряжением 1000В (в зависимости от применяемого огнетушительного порошка).

Огнетушители предназначены для тушения загораний щелочных и щелочно-земельных металлов и других материалов, горение которых может проходить без доступа воздуха.

Огнетушители являются изделиями многоразового использования.

Огнетушитель рис.3 состоит из корпуса 1, наполненного огнетушащим порошком.

На горловине корпуса посредством накидной гайки 2 закреплена головка 3.

На головке установлены баллон 4 (источник рабочего газа), сифонная 5 и газоотводящая трубки 6, рукоятка запуска 7, связанная с иглой 8.

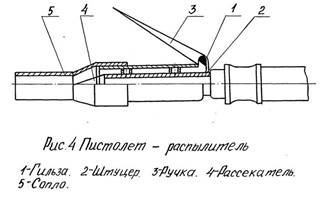

Огнетушитель оснащен гибким рукавом 9, пистолетом-распылителем 10, состоящим из гильзы 1 рис.4, подвижного подпружиненного штуцера 2, ручки 3, рассекателя 4 и сопла 5.

Принцип действия огнетушителя основан на использовании энергии сжатого газа для аэрирования и выброса огнетушащего порошка.

Данный огнетушитель относится к группе огнетушителей, у которых газ находится в отдельном баллоне высокого давления, размещенном внутри корпуса. Такие огнетушители менее трудоемки в эксплуатации, имеют более простую конструкцию, но требуют более повышенной герметичности.

Техническая характеристика

-------------------------------T---------------------------------

¦ ¦Нормы для типоразмеров ¦

¦ ¦огнетушителей транспортных ¦

¦ +----------------T----------------+

¦Наименование параметров ¦ОПУ-5 ¦ОПУ-10 ¦

¦ ¦ТУ ¦ТУ ¦

¦ ¦84.7504304.04 ¦84.7504304.04 ¦

+------------------------------+----------------+----------------+

¦Код изделия по ОКП ¦ ¦ ¦

+------------------------------+----------------+----------------+

¦Вместимость корпуса, Л ¦5 ¦10 ¦

+------------------------------+----------------+----------------+

¦Марка и масса применяемого ¦ ¦ ¦

¦огнетушащего порошкового ¦ ¦ ¦

¦состава, кг ¦ ¦ ¦

¦П-2АП (ТУ 113-08-597) ¦4, 0 ¦8, 0 ¦

¦Пирант-А(ТУЗО1-11-03) ¦3, 8 ¦7, 5 ¦

¦Пирант-АН (ТУ 6-18-2) ¦4, 0 ¦8, 0 ¦

+------------------------------+----------------+----------------+

¦Продолжительность приведения ¦5, 0 ¦5, 0 ¦

¦огнетушителя в действие, ¦ ¦ ¦

¦не более, с ¦ ¦ ¦

+------------------------------+----------------+----------------+

¦Масса огнетушителя ¦8, 8 ¦15, 0 ¦

¦снаряженного, не ¦ ¦ ¦

¦более, кг, (без кронштейна) ¦ ¦ ¦

+------------------------------+----------------+----------------+

¦Диапазон температур хранения, ¦ ¦ ¦

¦град.С ¦от минус 50 ¦от минус 50 ¦

¦ ¦до плюс 50 ¦до плюс 50 ¦

+------------------------------+----------------+----------------+

¦Рабочее давление в корпусе ¦0, 8 (8) ¦0, 8 (8) ¦

¦огнетушителя, МПа (кгс/кв.см) ¦ ¦ ¦

+------------------------------+----------------+----------------+

¦Обеспечение перерыва подачи ¦обеспечивается ¦обеспечивается ¦

¦огнетушащего порошка ¦ ¦ ¦

+------------------------------+----------------+----------------+

¦Длина струи огнетушащего ¦5, 0 ¦5, 5 ¦

¦вещества эффективная, не ¦ ¦ ¦

¦менее, м ¦ ¦ ¦

+------------------------------+----------------+----------------+

¦Масса огнетушителя ¦ ¦ ¦

¦неснаряженного, ¦3, 8 ¦5, 0 ¦

¦не более, кг, (без кронштейна)¦ ¦ ¦

+------------------------------+----------------+----------------+

¦Продолжительность подачи ¦10(+-)2 ¦15(+-)3 ¦

¦огнетушащего вещества, с ¦ ¦ ¦

+------------------------------+----------------+----------------+

¦Масса остатка огнетушащего ¦ ¦ ¦

¦вещества в огнетушителе после ¦ ¦ ¦

¦его полного срабатывания, не ¦ ¦ ¦

¦более, кг ¦0, 5 ¦1, 0 ¦

+------------------------------+----------------+----------------+

¦Наличие гибкого шланга ¦имеется ¦имеется ¦

+------------------------------+----------------+----------------+

¦Длина шланга (с насадкой), мм ¦515(+-)15 ¦515(+-)15 ¦

+------------------------------+----------------+----------------+

¦Число операторов обслуживающих¦1, 0 ¦1, 0 ¦

¦один огнетушитель ¦ ¦ ¦

+------------------------------+----------------+----------------+

¦Наличие отверстия для ¦имеется ¦имеется ¦

¦перезарядки ¦ ¦ ¦

+------------------------------+----------------+----------------+

¦Разрывное давление корпуса ¦1, 6(16) ¦1, 6(16) ¦

¦огнетушителя, не менее, МПа ¦ ¦ ¦

¦(кгс/кв.см) ¦ ¦ ¦

+------------------------------+----------------+----------------+

¦Установленная безотказная ¦1 срабатывание после 2-х лет ¦

¦наработка - цикл срабатывания ¦ хранения ¦

+------------------------------+----------------T----------------+

¦Установленный срок службы до ¦10, 0 ¦10, 0 ¦

¦списания, лет ¦ ¦ ¦

+------------------------------+----------------+----------------+

¦Установленный срок службы до ¦2, 0 ¦2, 0 ¦

¦освидетельствования, лет ¦ ¦ ¦

+------------------------------+----------------+----------------+

¦Срок сохраняемости ¦ ¦ ¦

¦огнетушащего вещества, не ¦2, 0 ¦2, 0 ¦

¦менее, лет ¦ ¦ ¦

+------------------------------+----------------+----------------+

¦Показатели экономного ¦ ¦ ¦

¦использования сырья, ¦ ¦ ¦

¦материалов, топлива, энергии, ¦0, 08 ¦0, 055 ¦

¦трудовых ресурсов (удельная ¦ ¦ ¦

¦масса, не более кг/л.год) ¦ ¦ ¦

+------------------------------+----------------+----------------+

¦Усилие приведения огнетушителя¦90 (9) ¦90 (9) ¦

¦в действие, не более, Н (кгс) ¦ ¦ ¦

+------------------------------+----------------+----------------+

¦Габаритные размеры, не более, ¦ ¦ ¦

¦мм ¦ ¦ ¦

¦высота ¦440 ¦530 ¦

¦диаметр корпуса ¦150 ¦180 ¦

+------------------------------+----------------+----------------+

¦Показатели безопасности: ¦ ¦ ¦

+------------------------------+----------------+----------------+

¦Наличие предохранительных ¦имеется ¦имеется ¦

¦устройств обеспечения ¦ ¦ ¦

¦безопасности от превышения ¦ ¦ ¦

¦давления в корпусе сверх ¦ ¦ ¦

¦рабочего ¦ ¦ ¦

+------------------------------+----------------+----------------+

¦Наличие устройств для фиксации¦имеется ¦имеется ¦

¦от самопроизвольного ¦ ¦ ¦

¦срабатывания ¦ ¦ ¦

L------------------------------+----------------+-----------------
