Краткая теория эксперимента

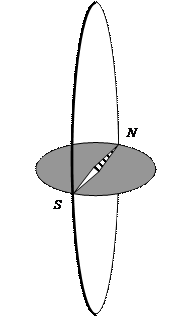

Магнитное поле действует на магнитную стрелку, стремясь ориентировать ее вдоль силовых линий. На этом основана работа компаса, ориентация магнитной стрелки которого позволяет определить направление на северный и южный магнитные полюсы и связанные с ними географические полюсы Земли. Если магнитная стрелка может вращаться только в горизонтальной плоскости вокруг вертикальной оси (например, как в обычном компасе), то ориентация магнитной стрелки соответствует направлению горизонтальной составляющей вектора индукции магнитного поля Земли. Для определения величины горизонтальной составляющей индукции магнитного поля Земли магнитную стрелку компаса помещают в поле еще одного источника магнитного поля – в поле проводника с током. В этом случае магнитная стрелка оказывается в суммарном магнитном поле Земли и проводника с током, и по ее ориентации можно определить соотношение индукций магнитных полей Земли и проводника с током. В качестве проводника в данной лабораторной работе использована катушка с круговыми витками, а магнитная стрелка помещена в центр кругового тока, как показано на рис. 1. Первоначально, при отсутствии тока в витках катушки плоскость катушки располагают так, чтобы в этой плоскости оказалась магнитная стрелка и, соответственно, плоскость магнитного меридиана Земли. После включения тока Величина индукции магнитного поля в центре катушки с током
Направление вектора индукции магнитного поля в центре кругового тока совпадает с осью витка и соответствует правилу правого винта (рис. 1а, 1б). Из рис. 1a видно, что величину горизонтальной составляющей индукции магнитного поля Земли
Для повышения точности измерений эксперимент повторяют, пропуская через катушку такой же как
По найденному значению угла
Проделав пять таких двойных измерений угла отклонения магнитной стрелки (
Абсолютная погрешность при определении величины Окончательный результат:
|
