Внутренние усилия
|
|
См. Таблицы 2, 3, 4, 5, 6. Кручение Таблица 2
Жесткость стрежня G·Ip
Проверка эп. Мz по «скачкам»
Растяжение / Сжатие Таблица 3
| σ |
Если на стержень действует сосредоточенный момент, эпюра внутренних усилий М имеет «скачок», равный по величине и совпадающий по направлению (таблица 2)
Если на стержень действует сосредоточенная сила, эпюра внутренних усилий N имеет «скачок», равный по величине и совпадающий по направлению (таблица 3).
Если на стержень действует равномерно распределённая нагрузка, эпюра N – прямая наклонная к оси эпюры под углом, тангенс которой равен интенсивности равномерно распределённой нагрузки (таблица 3).
Если на балку действует равномерно распределённая нагрузка (q кН/м), то эпюра М – кривая второго порядка (парабола), у которой выполняется «правило дождя» (нагрузка затекает), (таблица 4).
Если на балку действует равномерно распределённая нагрузка (q кН/м), эпюра Q «падает» (прямая наклонная к оси эпюры под углом, тангенс которого равен интенсивности равномерно распределённой нагрузки (таблица 4).
Если на балку действует сосредоточенная сила (F, кН), то эпюра М – прямая, имеющая перелом, нагрузка при этом «затекает». Тангенс угла наклона эпюры М равен Q в этой точке (таблица 4).
Если на балку действует сосредоточенная сила (F, кН), то на эпюре Q (перерезывающих сил) есть «скачёк», равный по величине и совпадает по направлению с сосредоточенной силой (таблица 4).
Если на балку действует сосредоточенный момент (м, кН*м), то на эпюре М – «скачок», равный по величине и совпадающий по направлению с растянутым волокном (таблица 4).
Если на балку действует сосредоточенный момент (м, кН*м), то на эпюру Q – никак не отразится (таблица 4).

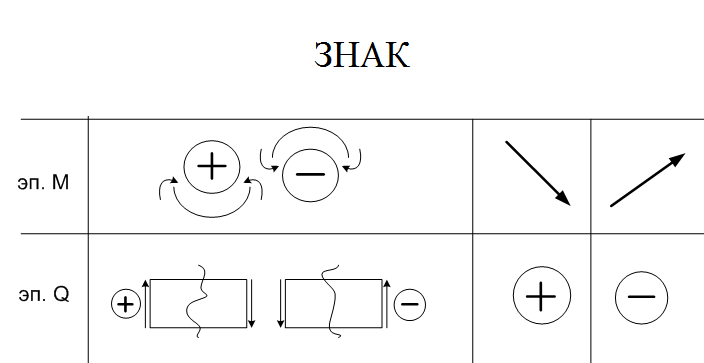

Внутреннее усилие изгибающего момента имеет знак «+», если внешняя нагрузка растягивает нижнее волокно (таблица 5).
Внутреннее усилие перерезывающих сил имеет знак «+», если перерезывающая сила вращения отсечёт часть по часовой стрелке.
Врезанный шарнир избавляет от изгибающего момента, на перерезывающие усилия ни как не влияет (таблица 5).
| Таблица 5 |
| Знак эпюр изгибающих моментов и перерезывающих сил |
| Влияние шарнира при построении эпюр изгибающих моментов и перерезывающих сил |
| Таблица 6 |
