Проверка прочности сечений обделки ⇐ ПредыдущаяСтр 6 из 6
Анализ распределения изгибающих моментов и нормальных сил в сечениях свода показывает, что проверка прочности целесообразна только там, где действует максимальный момент. Сечение 2: M = 127, 44 кНм, N = 359, 19кН.
Максимальное напряжение в сжатом бетоне:
Свободная длина свода между пятами вычисляется по формуле:
Вычислим условную критическую силу по формуле:
Условие допустимости применения неармированного бетона а) б) Оба условия выполняются. Проверка прочности сечения обделки:
Условие прочности сечения обделки выполняется. Проверка прочности сечения по сопротивлению бетона растянутой зоны:
Оба условия прочности сечения обделки в замке выполняются. Данная обделка проходит по условию допустимости применения неармированного бетона и обеспечивает необходимую прочность сечения обделки.
3.3 Монолитная круглая обделка
3.3.1 Назначение основных размеров обделки и определение нагрузок Исходя из требуемых размеров габарита приложения строений и инженерно-геологических условий, для тоннеля принимаем обделку из монолитного тяжелого бетона В-30. Характеристика обделки: Таблица 3.2
Ширина сечения b=1м Собственный вес кольца обделки:
Наружный радиус обделки Rн=6, 4м, осевой радиус R0=5, 5м. Возвышение центра кольца обделки над уровнем проезжей части
Возвышение шелыги свода тоннеля над уровнем проезжей части
Полу-пролёт свода обрушения
Высота свода обрушения
Так как Нормативная нагрузка от вертикального горного давления при значении kp=1:
Расчетная нагрузка от вертикального горного давления с учетом коэффициента перегрузки n1=1.5: Нормативная нагрузка от горизонтального горного давления
Расчетная нагрузка от горизонтального горного давления с учетом коэффициента надёжности по нагрузке n2=1, 2
Нормативная нагрузка от собственного веса обделки
Расчётная нагрузка от собственного веса обделки при коэффициенте перегрузки n4=1.2
3.3.2 Определение усилий в сечениях тоннельной обделки При определении изгибающих моментов и нормальных сил обделку рассматривают как кольцо в упругой среде. Определим расчётные параметры:
Значения изгибающих моментов и нормальных сил в пяти сечениях полукольца: 1. При загружении обделки вертикальным горным давлением и соответствующим ему реактивным отпором
Найдем значение моментов и попереных сил:
2. При загружении обделки собственным весом и соответствующим ему реактивным отпором породы
Вычислим суммарные изгибающие моменты в сечениях полукольца обделки: Таблица 3.3
Вычислим суммарные нормальные силы в сечениях полукольца обделки: Таблица 3.4
М, кНм N, кН

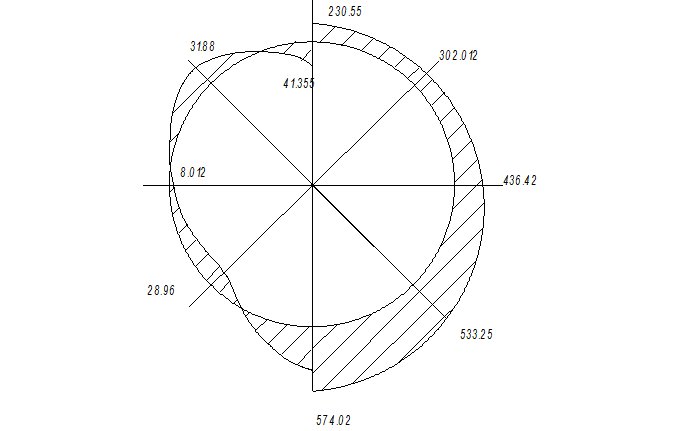

Рис.3.8 Эпюры изгибающих моментов и нормальных сил в монолитном кольце обделки
3.3.3 Проверка прочности сечений обделки Сечение 1 M=255, 5 кНм, N=573, 16 кН.
Условие допустимости применения неармированного бетона а) б) Оба условия выполняются. Проверка прочности сечения обделки:
Проверка прочности сечения по сопротивлению бетона растянутой зоны:
Оба условия прочности сечения обделки в замке выполняются. Проверку прочности в остальных сечениях свода обделки можно не производить, так как она заведомо обеспечена.
|
