Түзеткіш құрылғылардың сапалық көрсеткіштері
|
|
Жоғ арыда ө ткен лекцияларда байқ ағ анымызда кө п жағ дайда лү пілдеудің периоды қ оректендіруші кернеудің периодына байланысты болады:
Т1 = р
Tn (1)
р – периодтың ө згеру коэффиценті немесе лү пілдеу коэффиценті деп аталады.
p = m n k (2)
мұ ндағ ы m – тү зетілген кернеудің фазалық саны;
n – тү зетудің периодының саны;
k – тү зеткіш каскадтың саны;
Тү зетілген кернеу мен бірінші қ орек кө зінің арасында байланысты келесі тү рде беруге болады.
Uтұ р = Uайн
(басқ арылатын тү зеткіш)
Uтұ р = Uайн
(басқ арылмайтын тү зеткіш)
Бұ л жағ дайда тү зеткіштің элементтерінің барлығ ын идеалданғ ан деп қ абылдаймыз. Кө п жағ дайда инженерлік есептеуге айнымалы кернеуді тұ рақ ты кернеуге айналдыру коэффиценті енгізіледі:
k0 =
Сонымен қ атар ө здерің ізге белгілі лү пілдеу коэффиценті деген сапалық сипаттамасының кө рсеткіші.
кл =
100%
Тү зеткіш блоктардың жә не тү зеткіштің жү ктемелерінің тү рлері
Сү згінің кедергісін жү ктеменің кедергісімен қ оса қ арастыратын болсақ, онда бұ л комбинацияланғ ан кедергі деп аталады, ал тү зеткішке жалғ анатын тұ тынушының қ ұ рылғ ысы тү зеткіштің кедергісі деп аталады. Ал жалғ анатын кедергісі тү зеткіштің кедергісі деп аталады.
Сү згінің элементтеріне байланысты жү ктемені индуктивті реакциялы, сыйымдылық ты реакциялы. Егер индуктивтілікті тізбектей жалғ асақ, ол лү пілдеуді азайтады. Бұ л процессті индуктивтіліктің магнит энергиясын бойына жинап, кері процесс кезінде қ айта береді. Сонымен қ атар мұ ны басқ аша да тү сіндіруге болады. Тізбекке тізбектей жалғ анғ ан индуктивтіліктің кедергісі RL = ω L, демек тұ рақ ты токтың айнымалы қ ұ раушысы индуктивтілікте шығ ындалады. Ә лбетте L кедергісі реактивті, ал егер тү зеткіштің тізбегінде конденсатор жалғ айтын болсақ, онда конденсатор ө з бойына электр ө рісінің энергиясын жинайды да, кері ығ ысу кезінде қ айта береді. Сонымен қ атар жү ктемеге параллель қ осылғ ан клнденсатор кедергісі RC =
. Демек тұ рақ ты токтың айнымалы қ ұ раушысы конденсаторғ а тү седі деген сө з. Бұ дан шығ атын қ орытынды: жү ктеменің типі жартылайө ткізгіш аспаптар арқ ылы энергияның берілуіне жә не электромагниттік процесстерге ық пал етеді.

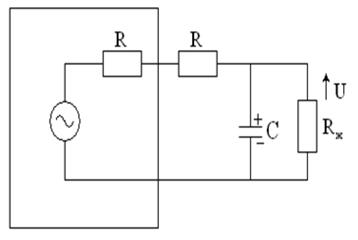

Суретте конденсатор жалғ анғ ан тізбектің диаграммасы келтірілген. Бастапқ ы аралық та конденсатор зарядтала бастайды, ал одан ә рі зарядталу – разрядталу бірқ алыпты жү реді. 0 мен 1 аралығ ында конденсатор арқ ылы ағ атын ток максимал, ал одан ә рі ол бірқ алыпты тө мендеп тұ рақ ты жағ дайғ а жетеді.
