Методические указания и рекомендации по выполнению контрольной работы №1
|
|
Первая контрольная работа охватывает следующие разделы программы:
1. общие правила оформления чертежей;
2. основы начертательной геометрии и проекционное черчение;
3. машиностроительное черчение.
Перечень заданий контрольной работы №1:
· Задание № 1 Нанесение размеров.
· Задание № 2 Контур детали.
· Задание №3 Модель №1.
· Задание №4 Модель №2.
· Задание № 5 Модель с разрезом.
· Задание № 6 Сложный разрез.
· Задание № 7 Резьбовое соединение
Контрольная работа №1 выполняется на форматах АЗ и А4. Каждый лист оформляют рамкой и основной надписью. Основная надпись на чертежах выполняется в соответствии с требованиями ГОСТ 2.101-68. Размеры и начертание основной надписи даны ниже.
|
При заполнении основной надписи (прописной шрифт размером 7 мм, строчный шрифт размером 3, 5 мм) и написании размерных чисел используется шрифт по ГОСТу 2.304-81.

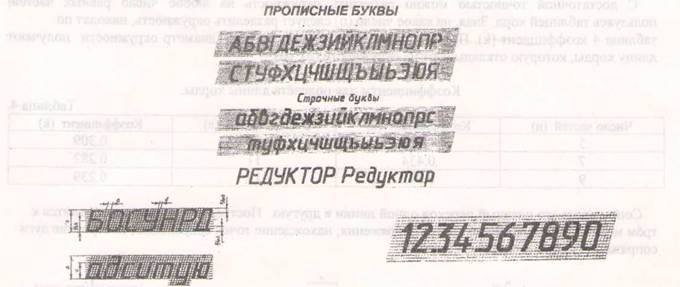

ГОСТ 2.304-81 устанавливает чертежные шрифты, наносимые на чертежи и другие технические документы всех отраслей промышленности и строительства. Размер шрифта h — величина, определенная высотой прописных букв в миллиметрах. ГОСТ устанавливает следующие размеры рифта: 1, 8; 2, 5; 3, 5; 5; 7; 10; 14; 20. Параметры шрифтов приведены в таблицах 2; 3. Ширина букв и цифр определяется в зависимости от размеров шрифта h. Шрифт чертежный типа Б с наклоном. Таблица 2
| Параметры шрифта | Обозначение | Относительный размер, h | Размеры, мм |
| Размер шрифта – высота прописных букв | h | (10/10) | 1, 8; 2, 5; 3, 5; 5; 7; 10; 14; 20. |
| Высота строчных букв | c | (7/10) | 1, 3; 1, 8; 2, 5; 3, 5; 5; 7; 10; 14. |
| Толщина линий шрифта | d | (1/10) | 0, 18; 0, 25; 0, 35; 0, 5; 0, 7; 1, 0; 1, 4; 2. |
| Расстояние между буквами | a | (2/10) | 0, 35; 0, 5; 0, 7; 1, 0; 1, 4; 2, 0; 2, 8; 4, 0. |
| Минимальный шаг строк | b | (17/10) | |
| Минимальное расстояние между словами | e | (6/10) |
Таблица 3
| Наименование | Ширина букв и цифр | Относительный размер, h |
| Прописные буквы | И, Й, Л, Н, Т, Ц, Б, В, К, О, Р, У, Ч, Ь, Э, Я. | (6\10) |
| Г, Е, З, С, 1, 2, 3, 4, 5, 6, 7, 8, 9, 0. | (5\10) | |
| А, Д, М, Х, Ы, Ю. | (7\10) | |
| Ж, Ш, Щ, Ф, Ъ. | (8\10) | |
| Строчные буквы | а, б, в, г, д, и, й, к, л, н, о, п, р, с, у, е, о, х, ч, ъ, э, я. | (5/10) |
| ж, т, ф, ш, щ, м. | (7/10) | |
| ю, ы | (8/10) |
Работу над заданиями контрольной работы №1 нужно вести в следующей последовательности: сначала ознакомиться с содержанием и образцом выполненного задания, найти свой вариант, изучить методические указания к выполнению заданий, ответить на вопросы самопроверки по изучаемой теме. Затем приступить к работе.
