Задание 2

«Контур летали»

Содержание работы:

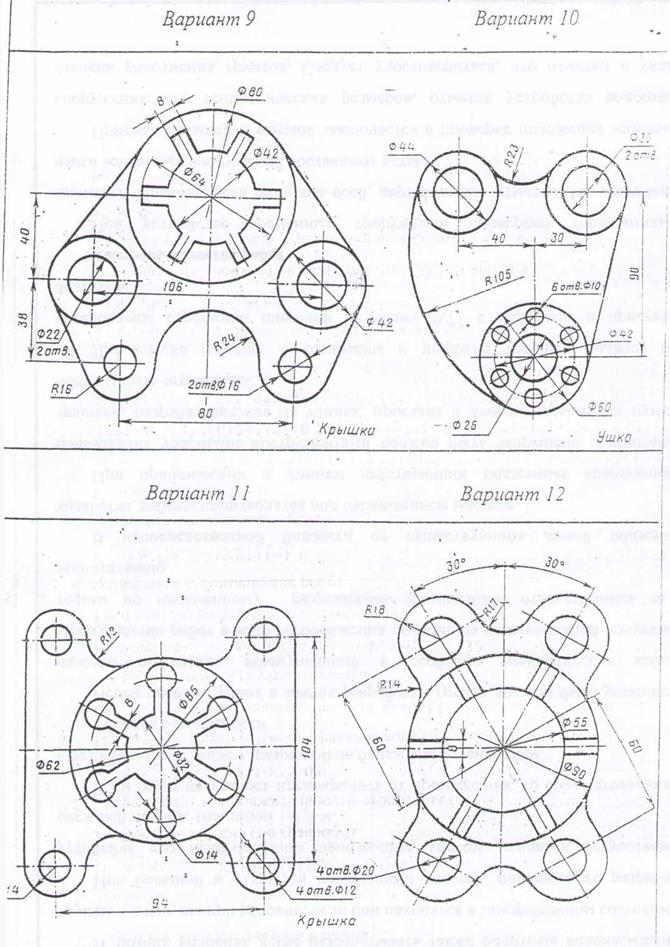

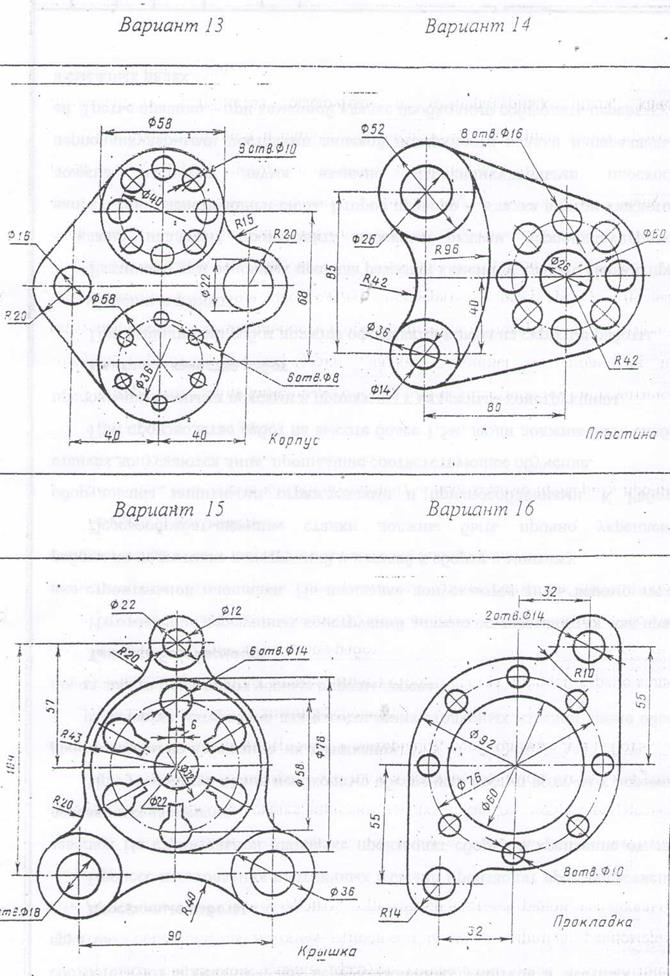

1. Перечертить заданный контур.

2. Построить сопряжения и деление окружности на равные части, линии построения оставить на чертеже.

3. Заполнить основную надпись.

4. Проставить размеры.

Работа выполняется на формате А4, масштаб 1: 1

7.3 Задание 3 «Модель №1»

Содержание работы:

1. По заданному аксонометрическому изображению модели построить три вида.

2. Проставить размеры (ГОСТ 2.307-68)

Работа выполняется на формате АЗ, масштаб 1: 1

7.4 Задание 4 «Модель №2»

Содержание работы:

1. По двум данным видам построить третий вид модели.

2. Проставить размеры (ГОСТ 2.307-68).

3. Построить прямоугольную изометрию модели.

Работа выполняется на формате АЗ, масштаб 1: 1

7.5 Задание 5

«Модель с разрезом»

Содержание работы:

1. По двум видам построить третий вид модели.

2. Построить фронтальный и профильный разрезы.

3. Проставить размеры.

4. Построить прямоугольную изометрию модели с вырезом четверти.

Работа выполняется на формате АЗ, масштаб 1: 1

7. 6 Задание 6

«Сложные разрезы»

Содержание работы:

1. Перечертить данные вилы,

2. Построить сложный разрез, вычертить его на месте одного из видов.

3. Проставить размеры, обозначить разрез.

Работа выполняется на формате А4, масштаб 1: 1

7.7 Задание 7

«Сборочный чертёж оединения»

Содержание работы:

1. Рассчитать болтовое соединение.

2. Вычертить болтовое соединение.

3. Оформить чертёж, как сборочный.

4. Составить спецификацию к сборочному чертежу.

Работа выполняется на двух форматах А4, масштаб 1: 1

Образец выполненного задания №7
