Фрагменттің жұмыс терезесіндегі негізгі элементтері.








- Графикалық қ арапайымдарды қ ұ ру.

- Байламды пайдаланып қ арапайым командалар арқ ылы сызба сызу.

КОМПАС-3D бағ дарламасының Фрагмент кө мекші қ ұ жатында жеке парақ ретінде рә сімдеуді қ ажет етпейтін қ ұ жаттар сақ талады.Фрагмент жұ мыс терезесінің негізгі элементтері:

Тақ ырып қ атарында бағ дарлама версиясының нө мірі, ағ ымдағ ы қ ұ жаттың аты, жү йе терезесін басқ аратын батырмалар орналасады.

Басты мә зір қ атарында - жү йе командалары орналасады. Басты мә зір қ ұ рамы ағ ымдағ а қ ұ жат типіне байланысты.

Қ ұ рал саймандар панелі:

Стандартты қ ұ рал-саймандар панелінде обьект жә не файлдарғ а орындалатын стандартты батырмалар орналасады.

Тү р (Вид) қ ұ рал-саймандар панелінде ағ ымдағ ы қ ұ жаттың кө рінісін баптайтын батырмалар орналасады.

Ағ ымдағ ы жағ дай (Текущее состояние) – қ ұ жаттың ағ ымдағ ы жағ дайын кө рсетеді.



Басты мә зір қ атары







Стандарт қ ұ рал-саймандар панелі





Тү р (Вид) қ ұ рал-саймандар панелінде





Ағ ымдағ ы жағ дай (Текущее состояние) қ ұ рал-саймандар панелі



Ағ ымдағ ы жағ дай (Текущее состояние) қ ұ рал-саймандар панелі

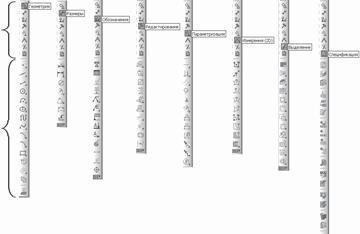

Графикалық қ арапайымдарды қ ұ ру. Геометриялық қ арапайымдарғ а нү кте, тү зу, кесінді, математикадан белгілі геометрилық фигуралар жатады. Геометриялық қ арапайымдарғ а қ атысты командалардың барлығ ы Ық шамды (Компактная) қ ұ рал-саймандар панелінің Геометрия бө лімінде орналасқ ан.

Мысалы, кесінді сызу. Кесінді бағ ыты бойынша тік, жатық немесе қ андайда бір бұ рыш арқ ылы сызылуы мү мкін. батырмасы арқ ылы кесінді сызылады. Егер кесінді тек тік немесе жатық болып сызылуы қ ажет болса онда Ағ ымдағ ы жағ дай (Текущее состояние) қ ұ рал-саймандар панеліндегі ортогональды сызу батырмасы таң далынады.

Кесінді батырмасын таң дағ анда осы батырмағ а қ атысты қ асиеттер панелі (3 сурет) шығ ады. Қ асиеттер панеліне кесіндінің бастапқ ы координатасы мен сонғ ы координатасы, ұ зындығ ы, бұ рышы енгізіліп, кесінді стилі таң далынады. Басқ а да геомертриялық қ арапайымдар осындай жолмен қ ұ рылады.



3-сурет

Байламды пайдаланып қ арапайым командалар арқ ылы сызба сызу. Бұ рын сызба сызба қ ұ ралдары (сызғ ыш, циркуль т.б.) арқ ылы сызылды жә не сызба дә лдігі конструктордың біліктіліне байланысты болды.

Сызбаны компьютер кө мегімен сызу барысында негізгі қ ұ рал ол - курсор (тышқ ан кө мегімен жылжыйтын графикалық элемент). Курсор геометриялық обьектілерді сызуда белсенді қ атысады. Сызбаны компьютер кө мегімен сызу барысында кө збен ө лшеу арқ ылы сызуғ а болмайды. Машиналық графика кө мегімен сызбаны дә л сызу мү мкіндігі зор, себебі ол дә лдікті қ амтамасыз ететін функциялармен толық кө лемде қ амтамасыз етілген. Сызба барысында курсорды элементтің сызбада бар тү рлі нү ктелеріне дә л орнату жиі қ ажет етіледі. Сол кезде нү кте немесе обьектіге байлам (привязка) пайдаланылады. Сызбада байлам пайдаланылмаса сызба дұ рыс сызылмайды. Байламның екі тү рі бар, ауқ ымды (глобальная) жә не жергілікті (локальная). Ауқ ымды байлам обьектіні енгізу, тү зету кезінде ү немі қ осылады. Ол сызбадағ ы қ ажет нү ктені дә л жә не тез кө рсетеді. Оны іске қ осу ү шін Ауқ ымды байламды орнату (Установка глобальных привязок) батырмасын басамыз. Ол ағ ымдағ ы жағ дай (Текущее состояние) қ ұ рал-саймандар панелінде орналасқ ан.

Жергілікті байлам сызбаның қ ажет жерінде жанама мә зір арқ ылы шақ ырылады.
