Лекция 4

Тү йісу. Тү йісу элементтерімен жазық деталь сызбасын қ ұ ру. Симметриялы осьті пайдаланып сызба сызу.

Тү йісу элементтерімен жазық деталь сызбасын қ ұ ру. Бір сызық тың екінші сызық қ а біртіндеп (плавный) ө туі сызбада тү йісу деп аталады. Тү йісуді қ ұ ру ү шін келесі элементер қ ажет: тү йісу радиусы, тү йісу доғ асының центрі жә не тү йісу нү ктелері.

Қ иылысқ ан екі тү зудің берілген радус бойынша доғ а арқ ылы тү йісуі келесі реттілікпен орындалады:

- Қ иылысқ ан тү зулер сызылады.

- – дө ң гелектеу (скругление) командасын таң далады. Ол геометрия панелінде орналасқ ан

- Қ асиеттер панеліне дө ң гелектеу радиусы енгізіледі.

- Тү йісу орындалатын қ исық тар кө рсетіледі (1-3 суреттер).

1 - сурет

2 - сурет

3 - сурет

Шең бер мен тү зудің тү йісуі қ иылысқ ан екі тү зудің берілген радус бойынша доғ а арқ ылы тү йісуі сияқ ты орындалады (4-5 суреттер)

4 - сурет

5 - сурет

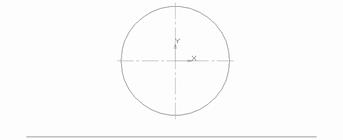

Симметриялы осьті пайдаланып сызба сызу. Сызба сызу барысында детальдың симметриялы бө ліктері жиі кездеседі. Ол тік немесе жазық ось бойында орналасуы керек. Осындай жағ дайда симметриялы бө ліктер симметрия командасының кө мегімен сызылады.

Ол ү шін сызбаның жарты бө лігі сызылып қ алғ ан бө лігі симметрия командасы арқ ылы толық тырылады. ( - Тү зету (Редакторнвание) панеліндегі - Симметрия командасы арқ ылы)
