Реьбовые соединения

Соединения предназначены для взаимного крепления деталей и может быть получено тремя способами:

1. С помощью резьбы на соединяемых деталях

2. С помощью крепежных резьбовых деталей(болтов, винтов, шпилек, гаек)

3. С помощью самоформирующих резьбу деталей(шуруп)

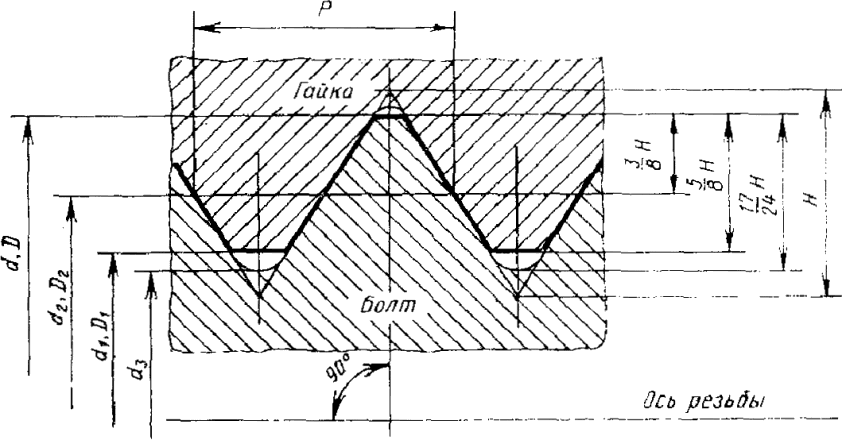

d - наружный диаметр наружной резьбы (болта); D - наружный диаметр внутренней резьбы (гайки); d₂ - средний диаметр болта; D₂ - средний диаметр гайки; d₁ - внутренний диаметр болта; D₁ - внутренний диаметр гайки; d₃ - внутренний диаметр болта по дну впадины; Р - шаг резьбы; Н - высота исходного треугольника.

Обозначения резьбы выглядит следующим образом:

M5 – 6g

M5 – 6h× 0.25 – шаг резьбы(если он отсутствует, то он максимальный для данного диаметра)

M5 – 6gLH – левая резьба

M5 – 6h× 3(P1) – резьба с несколькими заходами

Условие прочности:

, где - временное сопротивление(предел прочности)

, где – предел текучести
