Раздел VI. Приводы ЗУ приспособлений.
|
|
Пневматический, гидравлический, пневмо-гидравлический, вакуумный, эл/магнитный, магнитный.
А. – Пневматические силовые З.У. – выполняют в виде пн/цилиндров и пн/камер.
1. Пневмоцилиндры – бывают вращающие-
ся, качающиеся и неподвижные.
Нормальный ряд пн/цилиндров:
50, 60, 75, 100, 125, 150, 200, 250, 300.
Изготавливают пн/цилиндры 2 Х типов:
– одностороннего действия,
обеспечивают экономию сжатого воздуха в (30…40) %;
–
двустороннего
действия
Сила на штоке пневмоцилиндра:
где p – давление; p =0, 4…0, 6 МПа
η – кпд, учитывает потери на трение
Сила со стороны шток пространства:
,
откуда определяют D поршня
Полное время срабатывания пневмоцилиндра:
Для обеспечения заданного времени срабатывания “t” необходимо подобрать соответствующее проходное сечение крана (f см2). Обычно t=0, 1…0, 2 мин.
Преимущество пневмоцилиндров:
-бесшумность;
-быстродействие;
-централизованный сжатый воздух;
-чистота.
2. Пневмокамеры - силовой узел одностороннего действия; состоит из 2х штампованных чашек, между которыми зажата резино-тканевая диафрагма (бельтинг). Возвратà с помощью пружины. Срок службы: 106 циклов.

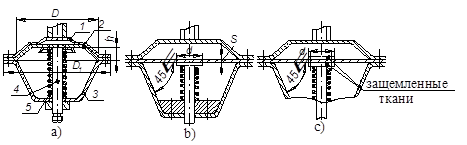

а) с выпуклой диафрагмой, h – выпуклость
в) с плоской без защемления диафрагмой
с) с защемленной диафрагмой
Исходные данные: Q, p – давление воздуха, t – время срабатывания, L – ход штока (необходимый).
Обычно: S =4…10 мм, D =130…180 мм
1) Сила Q на штоке непостоянна (это недостаток пневмокамер):
- д/выпуклой диафрагмы;
- д/защемленной диафрагмы;
- д/плоской диафрагмы.
Отсюда находят диаметр D диафрагмы (для некоторого промежуточного положения штока)
С – коэффициент, зависит от соотношения D/d при различной длине хода L;
m – перемещение штока в долях L (0.2· L, 0.4· L …1· L);
например: a=D/d к1…к4 – коэффициенты, зависят от а=D/d
| а=D\d | 1, 25 | 1, 5 | ||
| к1 | 0, 00074 | 0, 0062 | 0, 033 | 0, 11 |
| к2 | 0, 0013 | 0, 0064 | 0, 024 | 0, 062 |
| к3 | 0, 09 | 0, 273 | 0, 71 | 1, 54 |
| к4 | 0, 115 | 0, 22 | 0, 4 | 0, 7 |
| a | Исх. пол. | 0, 2· L | 0, 4· L | … | 1· L | |||
| m | ||||||||
| 1, 25 | 0, 85 | 0, 7 | 0, 52 | … | ||||
| … | … | … | … | … | … | |||
| 0, 75 | 0, 58 | 0, 45 | … | |||||
| значение коэффициента С | ||||||||
Преимущества пневмокамер:
-нет трущихся частей; просты;
-не требуют высокой точности и шероховатости при обработке;
-просты в управлении
2) Определяют толщину диафрагмы (S) из условия прочности ткани:
-для выпуклой и для плоской диафрагмы без защемления
-для защемленной диаграммы
;
σ max – максимально допустимое напряжение в тканевой основе; σ max ≤ 40МПа
к3 и к4 – коэффициенты (см. выше)
3) Ход штока L (полный ход), т.е. Lmax:
-для плоской диафрагмы без защемления
-для выпуклой диафрагмы
-для защемленной диафрагмы
μ – коэффициент Пуассона ткани (μ = 0, 4);
Е – модуль упругости (Е = 2·105Мпа).
