Главная страница Случайная страница
КАТЕГОРИИ:
АвтомобилиАстрономияБиологияГеографияДом и садДругие языкиДругоеИнформатикаИсторияКультураЛитератураЛогикаМатематикаМедицинаМеталлургияМеханикаОбразованиеОхрана трудаПедагогикаПолитикаПравоПсихологияРелигияРиторикаСоциологияСпортСтроительствоТехнологияТуризмФизикаФилософияФинансыХимияЧерчениеЭкологияЭкономикаЭлектроника
Отпуск закаленной стали
|
|
Мартенсит, получаемый в результате закалки неравновесная, неустойчивая структура, поэтому он может длительно сохраняться лишь при достаточно низких температурах (≤ 100–150 оС), где диффузия атомов несущественна.
При нагреве закаленной стали в докритическом интервале температур (t < А1=727 оС) в ней развиваются диффузионные процессы, постепенно приближающие структуру и свойства стали к равновесному состоянию– это процессы отпуска.
Структура и свойства стали при отпуске зависят от температуры нагрева. Соответственно различают три вида отпуска: низкий (150-200 оС), средний (350-400 оС), высокий (550-600 оС).
При низком отпуске существенных изменений в структуре еще не происходит (структура - мартенсит отпуска), за счет перераспределения углерода в решетке Fea лишь уменьшается степень тетрагональности, частично снимаются внутренние напряжения, незначительно понижается твердость и повышается пластичность. Низкий отпуск применяют в тех случаях, когда от изделий в первую очередь требуется высокая твердость (режущий, измерительный и холодноштамповый инструмент, детали шариковых подшипников, шестерни после цементации и т.п.). Структура называется мартенситом отпуска (рис. 2.15, а).
При среднем отпуске избыточный углерод в виде мельчайших частиц цементита практически полностью покидает решетку мартенсита. Решетка мартенсита обезуглероживается и превращается в ОЦК решетку феррита (степень тетрагональности с/а= 1).
В результате образуется феррито – цементитная смесь, называемая трооститом отпуска (рис. 2.15, б). Твердость и прочность заметно понижаются, повышается ударная вязкость. Такая структура при твердости HRCэ 35–45 обеспечивает наибольшую упругость стали, поэтому средний отпуск обычно применяют для пружин, рессор, мембран, ударного инструмента.
При высоком отпуске изменений в фазовом составе (Ф+Ц) уже не происходит (см. диаграмму Fe–Ц), но развиваются диффузионные процессы укрупнения и округления частиц цементита, что сопровождается дальнейшим снижением прочности и твердости, повышением пластичности и ударной вязкости. Соответствующая структура называется сорбитом отпуска (рис. 2.15, в).

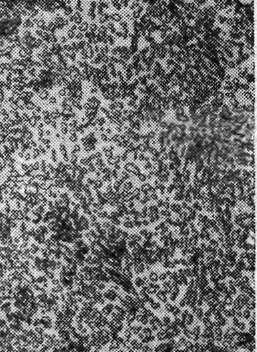

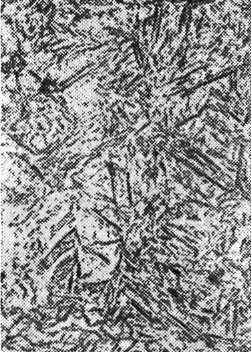

| а б в Рис. 2.15. Структура отпущенной стали (0, 6% С), х500: а – мартенсит отпуска; 6 – троостит; в – сорбит |
Термическая обработка, состоящая из закалки и высокого отпуска, называется улучшением. Она применяется для ответственных изделий (валов, рычагов, зубчатых колес и т.п.), изготавливаемых из среднеуглеродистых (0, 3–0, 5 %С) улучшаемых сталей, так как обеспечивает в этом случае наилучший комплекс механических свойств – максимальную ударную вязкость при достаточно высокой прочности. Высокие механические свойства сорбита отпуска обусловлены малыми размерами и округлой формой частиц цементита (в отличие от сорбита закалки, в котором острые концы пластинок цементита играют роль концентраторов напряжений, способствующих зарождению микротрещин).
| Рис. 2.16. Зависимости механических свойств закаленной стали от температуры отпуска (сталь 45) |
Очевидно, что правильный выбор температуры отпуска позволяет сформировать окончательную структуру и комплекс механических свойств, обеспечивающих успешную работу изделия данного назначения.
Вопросы для самоконтроля
1. Из каких этапов состоит упрочняющая термическая обработка сталей?
2. Что такое закалка сталей? Какова ее цель?
3. Нарисуйте диаграмму изотермического превращения переохлажденного аустенита эвтектоидной стали; объясните смысл ее линий.
4. Что такое критическая скорость закалки (Vкр)? Как определяется ее величина?
5. Какую структуру и механические свойства приобретает сталь при охлаждении со скоростью V ≥ Vкр?
6. Какие структуры получаются в стали при охлаждении со скоростями V< Vкр? Что у них общего, чем отличаются?
7. В чем принципиальное отличие мартенситного превращения от перлитного?
8. В чем причина высокой твердости мартенсита? Как зависит твердость закаленной стали от содержания в ней углерода?
9. Каков недостаток стали после закалки?
10. Что такое отпуск, какова его цель?
11. Перечислите виды и режимы отпуска.
Как изменяются структура и свойства закаленной стали с повышением температуры отпуска?
12. Что такое «улучшение»? Какие стали (и изделия) ему подвергаются?
