Двухфазные механические смеси
|
|
Перлит - a + Fe3C. Продукт эвтектоидного распада аустенита при 727 °С. Концентрация углерода 0, 8 % масс. Структура чередующиеся пластинки феррита и цементита (рис. а). Расстояние между пластинками составляет 5× 10-7-7× 10-7 м. Имеет перламутровый цвет. Σ в=900 МПа, δ = 16%, НВ=2000МПа
Ледебурит - g + Fe3C. Температура образования равна 1147 °С при эвтектическом превращении. Концентрация углерода 4, 3 %. Структура – чередующиеся пластинки аустенита и цементита (рис. б). При температурах ниже 727°С аустенит в этой смеси изотермически трансформируется в перлит. Ледебурит такого состава называется низкотемпературным. НВ=6000МПа
Таблица 1. Точки диаграммы Fе - Fе3С
| Обоз-наче-ние точек | Темпе-рату-ра, °С | [C], % масс | Пояснение | Обоз-наче- ние точек | Темпе-рату- ра, °С | [C], % масс | Пояснение |
| A | 0, 00 | температура плавления железа | F | 6, 67 | наибольшая концентрация углерода в эвтектическом цементите | ||
| D | 6, 67 | температура плавления цементита | G | 0, 00 | полиморфное превращение a «g | ||
| H | 0, 10 | предельное содержание углерода в d-феррите | P | 0, 02 | предельное содержание угле-рода в феррите | ||
| J | 0, 16 | максимальное количество углерода в аустените (g) | S | 0, 80 | максимальное количество углерода в перлите | ||
| B | 0, 50 | концентрация углерода в жидкой фазе, находящейся в равновесии с d-ферритом и аустенитом | K | 6, 67 | наибольшая концентрация углерода в эвтектоидном цементите | ||
| N | 0, 00 | полиморфное превращение a «g | Q | 0, 006 | минимальное содержание углерода в феррите | ||
| E | 2, 14 | предельное содержание углерода в аустените | |||||
| C | 4, 31 | максимальное количество углерода в ледебурите |

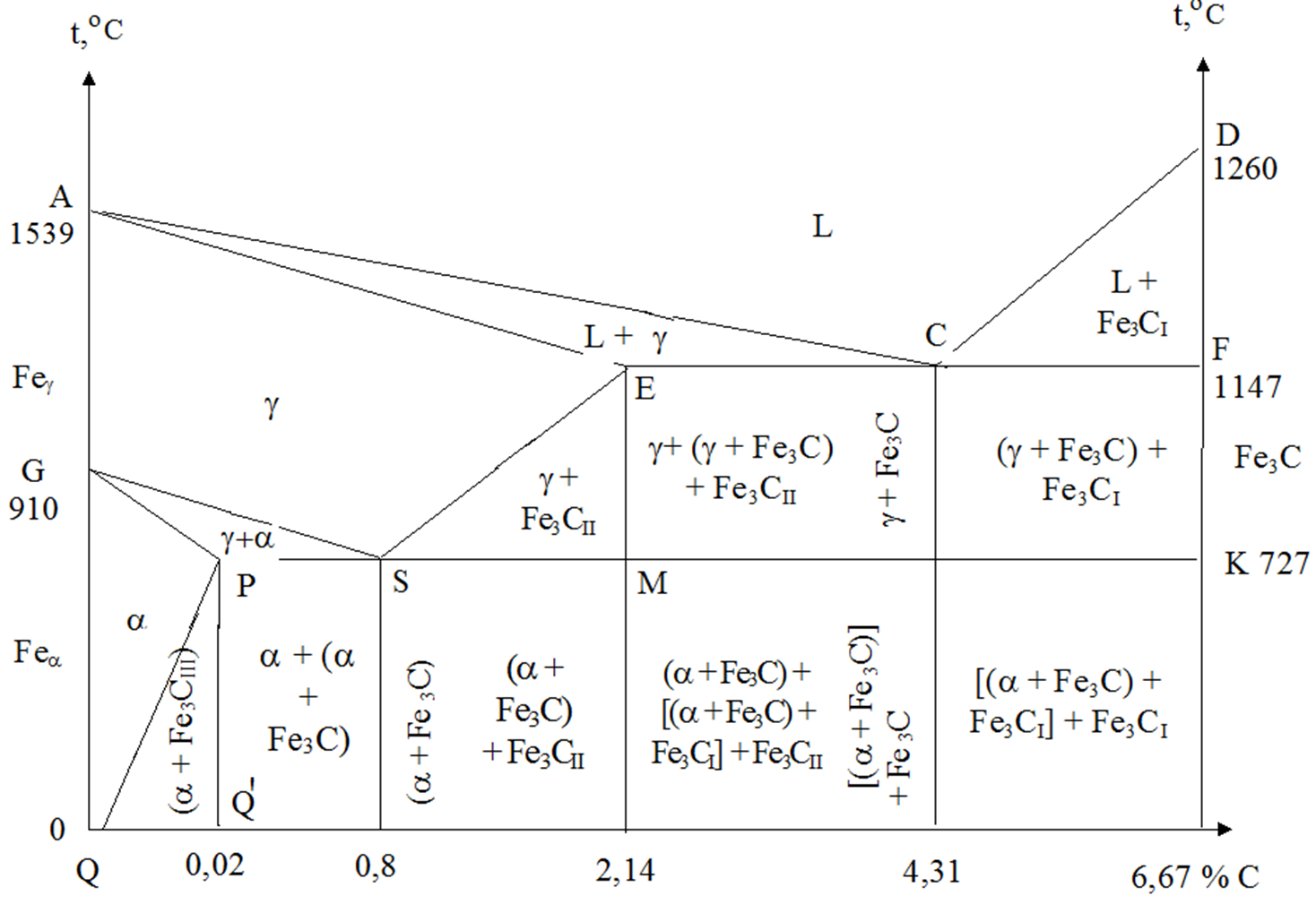

Упрощенный вариант диаграммы состояния железо – цементит
