Вентиляция и отопление кабины
Вентиляция кабины естественная, осуществляется за счет использования встречного потока воздуха при движении автомобиля. Для вентиляции можно пользоваться поворотными форточками и опускающимися стеклами дверей кабины, а также имеется специальный вентиляционный люк в крыше.
Автомобили КамАЗ

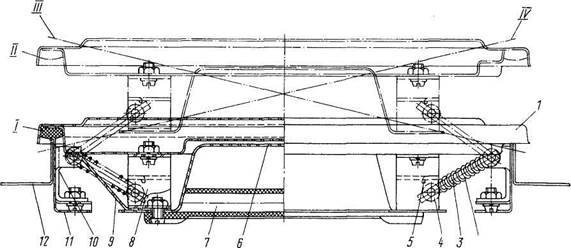

Рис. 251. Люк вентиляционный крыши: 1 - крышка вентиляционного люка; 2 - пружина рычага; 3 - рычаг крышки люка; 4 - ролик подвижный рычага; 5 - упор рычага; 6 - облицовка люка; 7 - ручка люка; 8 - кронштейн крышки люка; 9 - козырек вентиляционного люка; 10 - кронштейн люка; 11 - усилитель вентиляционного люка; 12 - крышка кабины; I - закрытое положение крышки люка; II, III, IV - три открытых положения крышки люка Вентиляционный люк крыши (рис. 251) может иметь четыре фиксированных положения, создавая или нагнетающую, или эжекционную вентиляцию.
Отопление кабины (рис. 252) — водяное, от системы охлаждения двигателя, с принудительной подачей воздуха к ветровым стеклам, стеклам дверей, ногам и лицу водителя и пассажиров. Радиатор 8 отопителя помещен в нише панели передка с внешней стороны кабины, а два вентилятора с воздухораспределителями размещены на панели передка с внутренней стороны и закрыты пластмассовым кожухом. Рис. 252. Система отопления и вентиляции кабины: 1 - распределитель горячего воздуха; 2 - привод управления отоплением; 3 - сопло обдува ветрового стекла; 4 - шланг обдува бокового стекла; 5 - шланг обдува ветрового стекла; 6 - трос управления левой заслонкой распределителя; 7 - трос управления правой заслонкой распределителя; 8 - радиатор отопителя; 9 - трос крана отопителя; 10 - кран отопителя; 11 - шланг передний подводящий отопителя; 12 - шланг отводящий отопителя; 13 - шланг сливной; 14 - радиатор двигателя; 15 - кран сливной; 16 - труба подводящая отопителя; 17 - шланг средний подводящий отопителя; 18 - патрубок отбора воды; 19 - электродвигатели; 20 - люк вентиляционный Радиатор отопителя включен в систему охлаждения двигателя. Горячая жидкость поступает в радиатор отопителя из головки блока цилиндров по подводящим патрубкам и шлангам 11, 16, 17 через кран 10 отопителя, расположенный на передней панели рядом с радиатором. По подводящему шлангу 11 жидкость поступает в нижнюю часть радиатора, и по сливному шлангу 12 из верхней части радиатора поступает во всасывающую полость водяного насоса. Кран 10 отопителя регулирует количество поступающей в радиатор жидкости из системы охлаждения двигателя и приводится в действие гибким тросиком от верхнего рычажка на щитке привода под панелью приборов слева от водителя. При крайнем левом положении рычажка — кран полностью перекрыт. Жидкость из системы охлаждения двигателя не поступает в радиатор отопителя — отопление выключено. Перемещая рычажок в крайнее правое положение, плавно увеличиваем количество подаваемой в радиатор жидкости, тем самым увеличиваем интенсивность отопления. Нельзя полностью перекрывать кран отопителя при отрицательных температурах окружающего воздуха зимой во избежание замерзания радиатора, а при более низких температурах кран отопителя рекомендуется полностью открыть. Эффективность отопителя зависит от температуры охлаждающей жидкости в системе охлаждения двигателя. При температуре жидкости ниже плюс 75°С эффективность отопителя резко падает. Наружный воздух через решетку облицовочной панели поступает к радиатору 8 отопителя, нагревается и вентиляторами через воздухораспределители подается по шлангам 4, 5 к соплам 3 обдува ветрового стекла, к вращающимся воздухораспределителям 1 на панели приборов и при поднятой заслонке распределителя к ногам водителя и пассажиров. Воздухонап-равляющие воздухораспределители на панели приборов могут поворачиваться в горизонтальной плоскости на угол 360°, что позволяет направлять воздушный поток на окна дверей, на водителя и пассажиров или дополнительно на ветровое стекло. Заслонки воздухораспределителей приводятся в действие гибкими тягами от двух нижних рычажков
|
