ЗАДАНИЯ. Задача 1.Построить тень прямой АВ, падающую на заданную плоскость Р

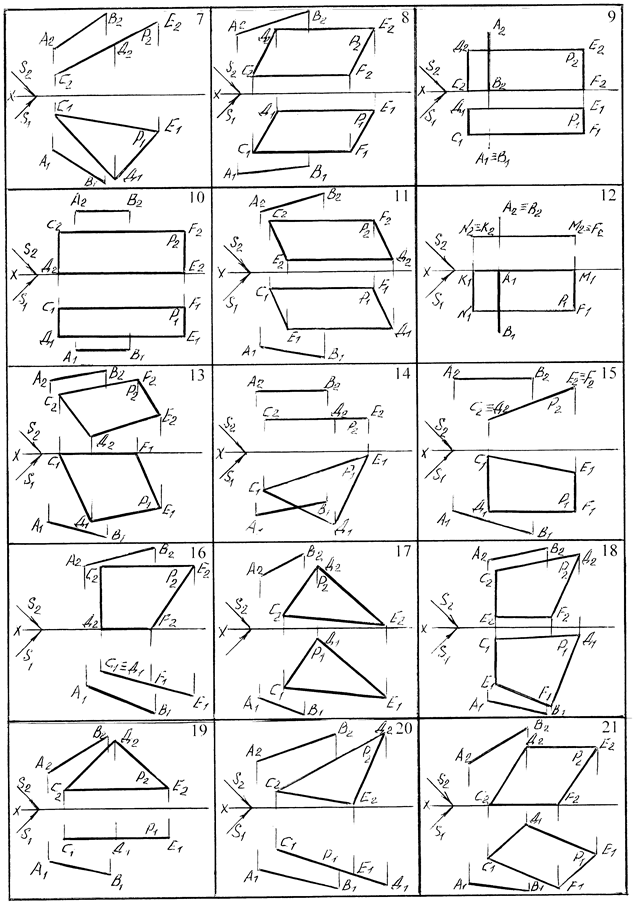

Задача 1. Построить тень прямой АВ, падающую на заданную плоскость Р. Данные для решения задачи взять из таблицы 16. Образец решения задачи приведен на рисунках 33 и 34.

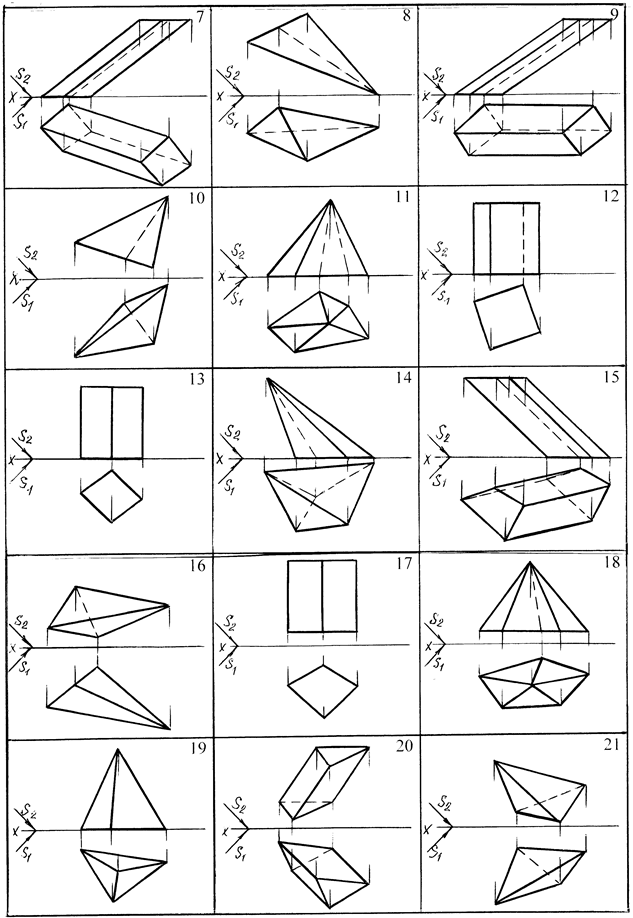

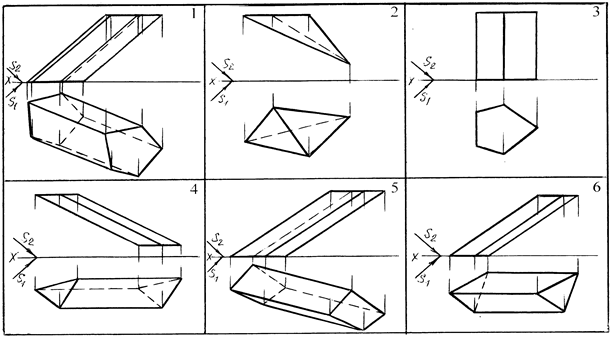

Задача 2. Построить собственную и падающую тени заданного геометрического тела. Данные для решения задачи приведены в таблице 17. Образцы решения задачи приведены на рисунках 35 и 36.

Таблица 16 – Данные для решения задачи 1

Продолжение таблицы 16

Продолжение таблицы 16

Таблица 17 – Данные для решения задачи 2

Продолжение таблицы 17

Продолжение таблицы 17

ВОПРОСЫ К ЗАНЯТИЮ

1. В каком случае при построении теней применяется метод секущих плоскостей?

2. В какой последовательности ведется построение теней методом секущих плоскостей?

3. В каком случае при построении теней применяется метод обратных лучей?

4. В какой последовательности ведется построение теней методом обратных лучей?

5. Что такое собственные тени?

6. Что такое падающие тени?

7. Какая тень, собственная или падающая, штрихуется светлее?
