Устройство и принцип действия асинхронного дв.

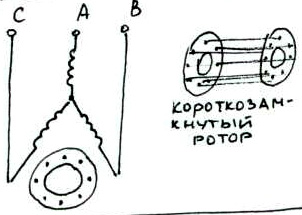

Устройство и принцип действия асинхронного 3хфазного двигателя 1-активная часть проводника на кнопке статора 2- активная часть проводника на кнопке ротора 3-магнитопровод ротора 4- магнитопровод статора 5-вал ротора Магнитопроводы ротора и статора выполняются из отдельных пластин электротехнической стали. n0-синхронная частота асинхронного двигателя, т.е. частота вращения магн. поля статора. n0= f 1/p, -частота тока в статоре, p- число параллельных обмоток в фазе статора или число полюсов. Принцип действия асинхронного двигателя основан на том, что, при подключении обмотки статора к трехфазной цепи, возникает вращающее магнитное поле. Это магнитное поле, пересекая замкнутую обмотку ротора, наводит в ней ЭДС, которая вызывает ток в обмотке ротора. В рез-те взаимодействия проводников с током и вращающим магнитным полем, возникает сила, заставляющая вращаться ротор в направлении вращения поля. Скорость вращения ротора всегда меньше скорости вращения поля, поэтому двигатели наз. асинхронными. Асинхронные двигатели делятся на дв-ли с фазными роторами и короткозамкнутыми. Короткозамкнутый ротор

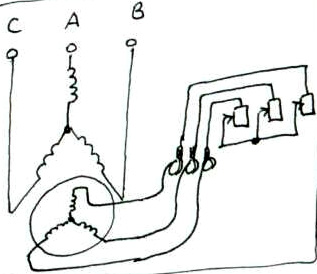

Фазный ротор
Скольжение АД, частота вращения поля, частота вращения ротора АД. S=n0-n/n0 n0 – частота вращения поля, n – частота вращения ротора. Скольжение n0=f1/p, f1 – частота тока в цепи статора, n – число пар полюсов двигателя S=1-n0/n --> n=n0(1-S) Скольжение изменяется в пределах от 0 до 1 S=0: идеальный холостой ход; S=1: абсолютно заторможенный ротор, режим короткого замыкания. Частота вращения ротора f2, частота вращения поля f1. f1 = n0p f2 = nSp ((=)) nS=n0-n, nS – относительная частота вращения. ((=)) (n0-n)p=(n0-n(1-S))p=n0Sp=f1S
|
