Напоры и пожарные расходы воды для внутренних водопроводов
|
|
Необходимость устройства внутреннего противопожарного водопровода в зданиях и сооружениях определяется требованиями СНиП и других нормативных документов.
Жилые и общественные здания, а также административно-бытовые здания промышленных предприятий оборудуются внутренним противопожарным водопроводом. Расход воды на внутреннее пожаротушение зависит от числа этажей, длины коридоров, объемов зданий, их назначения и принимается в соответствии с таблицей 6.1.
Таблица 6.1
| № п/п | Жилые, общественные и административно-бытовые здания и помещения | Число струй | Минимальный расход воды на внутреннее пожаротушение, л/с, на одну струю | |
| Жилые здания: | ||||
| при числе этажей от 12 до 16 | 2, 5 | |||
| то же, при общей длине коридора свыше 10 м | 2, 5 | |||
| при числе этажей свыше 16 до 25 | 2, 5 | |||
| то же, при общей длине коридора свыше 10 м | 2, 5 | |||
| Здания управлений: | ||||
| – высотой от 6 до 10 этажей и объемом до 25 тыс. м3 | 2, 5 | |||
| – то же, объемом свыше 25 тыс. м3 | 2, 5 | |||
| – при числе этажей свыше 10 и объёмом до 25 тыс. м3; | 2, 5 | |||
| – то же, объёмом свыше 25 тыс. м3 | 2, 5 | |||
| Клубы с эстрадой, театры, кино- театры, актовые и конференц-залы, оборудованные киноаппаратурой | Согласно СНиП 2.08.02-89 приложение 8 | |||
| Общежития и общественные здания, | ||||
| не указанные в позиции 2: | ||||
| – при числе этажей до 10 и объемом от 5 тыс. до 25 тыс. м3; | 2, 5 | |||
| – то же, объемом свыше 25 тыс. м3 | 2, 5 | |||
| – при числе этажей свыше 10 и объемом до 25 тыс. м3; | 2, 5 | |||
| – то же, объемом свыше 25 тыс. м3 | 2, 5 | |||
Окончание табл. 6.1
| Административно-бытовые здания промышленных предприятий | |||
| объемом от 5 тыс. до 25 тыс. м3; | 2, 5 | ||
| объемом свыше 25 тыс. м3 | 2, 5 |
В жилых зданиях минимальный расход воды допускается принимать равным 1, 5 л/с при наличии пожарных стволов, рукавов и другого оборудования диаметром 38 мм.
В производственных и складских зданиях необходимость устройства внутреннего противопожарного водопровода и его расход определяется по таблице 6.2 в зависимости от объема здания, степени его огнестойкости, категории зданий по взрывопожарной и пожарной опасности.
Общий максимальный расчетный расход воды для зданий и сооружений складывается из суммы расходов на хозяйственные и иные нужды, а также расчетного расхода воды на внутреннее пожаротушение. При наличии в здании автоматической установки водяного или пенного пожаротушения учитывается и расчетный расход воды при работе этих установок.
Таблица 6.2
| Степень огнестой-кости зданий | Категория зданий по пожарной опасности | Число струй и минимальный расход воды, л/сек, на одну струю, на внутреннее пожаротушение в производственных и складских зданиях высотой до 50 м и объемом, тыс. м3 | ||||
| 0, 5–5 | 5–50 | 50–200 | 200–400 | 400–800 | ||
| I–II | А, Б, В | 2 х 2, 5 | 2 х 5, 0 | 2 х 5, 0 | 3 х 5, 0 | 4 х 5, 0 |
| III | В | 2 х 2, 5 | 2 х 5, 0 | 2 х 5, 0 | – | – |
| III | Г, Д | – | 2 х 2, 5 | 2 х 2, 5 | – | – |
| IV – V | В | 2 х 2, 5 | 2 х 5, 0 | – | – | – |
| IV –V | Г, Д | – | 2 х 2, 5 | – | – | – |
Напор у ввода в здание рассчитывается по формуле 6.1, где требуемый свободный напор у пожарного крана определяется по таблице 3 СНиП 2.04.01-85* с учетом необходимого радиуса действия компактной части струи из пожарного ствола.
6.5. Пожарные шкафы. Классификация и основные параметры
Пожарные шкафы проектируются в соответствии с требованиями НПБ-151-96 " Шкаф пожарный. Общие технические требования. Методы испытаний", технической документации и по исполнению подразделяются на навесные, встроенные и приставные.
Размеры пожарных шкафов определяются в зависимости от количества и диаметров пожарных клапанов и рукавов, применяемых типов стволов, а также с учетом размещения в них огнетушителей.
Типы и основные размеры пожарных шкафов приведены в табли- це 6.3.
В пожарном шкафу предусматривается размещение ручных огнетушителей и оборудования пожарного крана:
· клапана пожарного запорного с соединительной головкой;
· рукава пожарного напорного с присоединенным к нему пожарным стволом (с перекрывным устройством или без него);
· рычага для облегчения открывания клапана (по необходимости).
Таблица 6.3
| Тип ПШ | Количество пожарных кранов в ПШ | Количество огнетушителей в ПШ | Максимальные габаритные размеры ПШ, мм | Код ОКП | |
| по вертикали | по горизон-тали | ||||
| ПК – Ж1 | – | ||||
| ПК – Ж2 | – | ||||
| ПК – П1 | |||||
| ПК– П2 |
В зависимости от типа объекта пожарный шкаф комплектуется оборудованием с условным проходом 38, 50 или 70 мм и рукавами длиной 10, 15 или 20 м. В пожарных шкафах типа ПК-П1 и ПК-П2 предусматривается место для установки двух огнетушителей емкостью 10 л каждый.
Возможен вариант размещения огнетушителей и оборудования пожарного крана в отдельных отсеках пожарного шкафа.
Пожарный шкаф должен быть оборудован поворотной кассетой для размещения в ней пожарного рукава, укладываемого в двойную скатку, " гармошку".
Для обеспечения естественной вентиляции предусматривается не менее шести вентиляционных отверстий диаметром 20 мм, расположенных на каждой дверке шкафа или на каждой из боковых наружных стенок, по три в верхней и нижней частях дверки и стойки. Допускаются и другие конструктивные решения обеспечения вентиляции.
Дверки шкафа должны иметь прозрачную вставку, позволяющую проводить визуальную проверку наличия и состояния комплектующих, давать возможность прочтения маркировочных надписей на корпусах огнетушителей. Дверки шкафа должны иметь приспособление для их опломбирования.
Внешне оформление пожарного шкафа должно включать красный сигнальный цвет по ГОСТ 12.4.026-76. Надписи на дверках пожарного шкафа наносятся в соответствии с ГОСТ 12.4.009-83 п. 2.5.10.
При монтаже пожарных клапанов на внутреннем водопроводе зданий (сооружений) должны выполняться требования СНиП, а также следующие правила:
Ø маховичок клапана должен располагаться так, чтобы обеспечивалось удобство его охвата рукой и вращения (расстояние от оси маховичка до стенок 150 мм);
Ø выходной патрубок клапана должен располагаться так, чтобы обеспечивалось удобство присоединения пожарного рукава и исключался резкий " излом" рукава при прокладке его в любую от клапана сторону.
Допускается использовать в качестве пожарных клапаны запорные муфтовые или цапковые общепромышленного назначения.
Пожарные клапаны, изготовленные из чугуна, должны быть окрашены в красный цвет в соответствии с ГОСТ 14202-69.
Пожарный шкаф крепится к строительным конструкциям с учетом установки пожарного крана на высоте 1, 35 м над полом помещения.
Спаренные пожарные краны допускается устанавливать один над другим на высоте не менее 1 м от пола.
Комплектующие пожарного шкафа должны соответствовать требованиям, установленным:
Ø НПБ 152-96. Рукава пожарные напорные;
Ø НПБ 153-96. Головки соединительные для пожарного оборудования;
Ø НПБ 154-96. Клапаны для пожарных кранов;
Ø ГОСТ 9923-93. Стволы пожарные ручные.
Шкафы изготавливаются, как правило, из листовой стали. Допускается изготавливать шкафы из алюминиевых сплавов, древесных материалов с антисептической обработкой, пластмасс и т.п.
Рукава с соединительными головками должны выдерживать испытательное давление не менее 1, 25 МПа. Подтекание воды в месте навязки рукавов на головки и через уплотнительные элементы головок не допускаются.
Размещение пожарных кранов. Внутренние пожарные краны устанавливаются на высоте 1, 35 м над полом помещения у выходов; на площадках отапливаемых лестничных клеток, в вестибюлях, коридорах, проходах и других легкодоступных местах. Каждый пожарный кран оборудуется рукавом длиной 10 или 20 м, пожарным стволом с насадком, диаметр которого определяется расчетом и размещается в опломбированных шкафчиках. В одном здании следует применять стволы с насадками одного диаметра и пожарные рукава одинаковой длины. Если расход пожарной струи
м3/с, принимают пожарные краны диаметром 50 мм, при расходе более
м3/с – 65 мм.
Для обеспечения условий орошения помещения внутренние пожарные краны должны устанавливаться на расстоянии (рис. 6.7), равном
, (6.5)
где L кр – расстояние между пожарными кранами; k – коэффициент, учитывающий условия орошения и принимаемый равным: к = 1 – при орошении каждой точки помещения двумя струями; к = 2 – при орошении каждой точки помещения одной струей; Rk – радиус действия компактной части струи; l p – длина пожарного рукава; B – ширина здания; T – высота помещения; 1, 35 – высота расположения пожарного ствола.

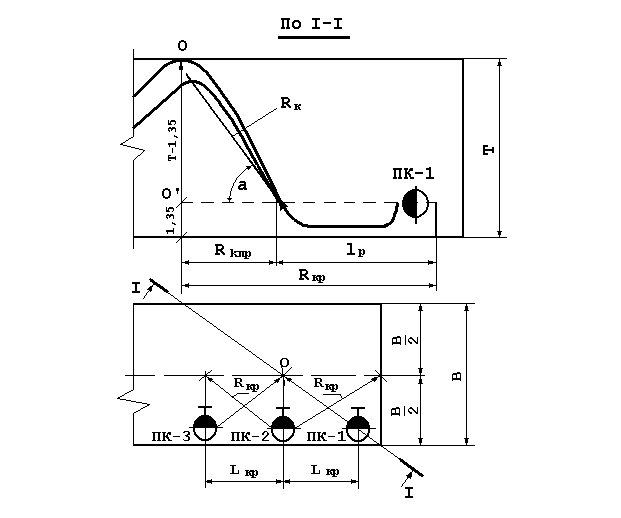

Рис. 6.7. Определение расстояния между пожарными кранами:
при установке ПК-2 выполняются условия орошения каждой точки помещения двумя струями, при отсутствии ПК-2 – одной струей
Как видно из формулы (6.5), с увеличением радиуса компактной части струи R к расстояние между пожарными кранами увеличивается, что ведет к уменьшению строительных затрат на трубопроводы и монтаж пожарных кранов. Однако при этом несколько возрастают эксплуатационные затраты в связи с установкой более мощных пожарных насосов, необходимых для создания больших напоров у кранов. При проектировании внутренних пожарных водопроводов можно радиус компактной части струи определять при угле наклона a = 50–60о.
С достаточной для практических расчетов степенью точности можно принять a = 60о. Тогда, учитывая, что при a = 60о
.
Формула (6.5) примет вид
. (6.6)
Зная необходимое расстояние между пожарными кранами, определяют их количество.
