Вертикальные отстойники

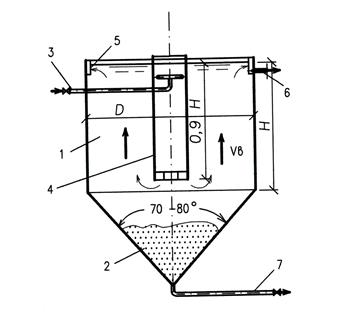

Вертикальные отстойники чаще всего представляют собой круглый в плане бассейн, в котором осветление воды происходит в восходящем потоке воды. Отстойники для осветления воды с коагуляцией примесей оборудуются водоворотной камерой хлопьеобразования, расположенной в центре отстойника. В нижней части вертикальных отстойников предусматривается коническая (или пирамидальная) зона накопления и уплотнения осадка с углом наклона между наклонными стенками 70–80°. Вертикальный отстойник с водоворотной камерой хлопьеобразования 1 – зона осаждения; 2 – зона накопления и уплотнения осадка; 3 – подача исходной воды; 4 – водоворотная камера хлопьеобразования; 5 – периферийный желоб для сбора осветленной воды; 6 – отвод осветленной воды; 7 – отвод осадка. Расчет вертикальных отстойников Площадь зоны осаждения вертикальных отстойников определяется по формуле F = β об q / 3, 6 vв , где q – расчетный расход, м3/ч; vв – восходящая скорость в зоне осветления, vв ≤ uо, мм/с; β об – коэффициент объемного использования, β об изменяется от 1, 3 до 1, 5 при соответствующем изменении отношения D/H от 1, 0 до максимума 1, 5. Высота зоны осаждения H принимается 4, 0–5, 0 м, соответственно максимальный диаметр вертикального отстойника не должен превышать 7, 0–8, 0 м. При этом максимальная площадь одного отстойника составляет 40 – 50 м2. Исходя из этого, после определения общей площади осаждения назначается количество рабочих отстойников. При количестве рабочих отстойников меньше 6 дополнительно устанавливается 1 резервный отстойник.
|
