Устройство вентиляции канализационных сетей

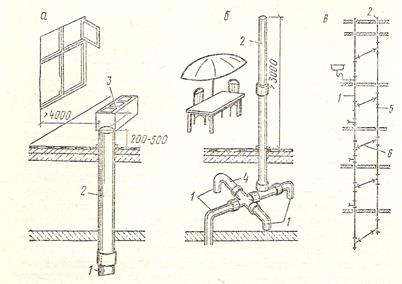

Сети внутренней канализации должны вентилироваться через вытяжную часть стояков. Для вентиляции сетей внутренней канализации устраивают вытяжные трубы, являющиеся продолжением канализационных стояков. Вытяжные трубы выводят на 0, 3 м выше плоской и 0, 5 м скатной неэксплуатируемой кровли здания и не менее чем на 3 м выше плоской эксплуатируемой кровли. Вентиляция канализационных сетей необходима для удаления из них газов с вредными для здоровья компонентами.
Сточная жидкость при движении по стояку захватывает (эжектирует) воздух через вытяжку. Если количество воздуха, поступающего в стояк, меньше требуемого, возникает разрежение, которое вызывает срыв гидравлических затворов у приемников сточных вод. Это явление наблюдается, когда расход сточных вод превышает допустимый, указанный в выше приведенной таблице. При отсутствии сточных вод или небольших (0, 05-0, 3 л/с) их расходах загрязненный воздух и газы поднимаются по стояку и через вытяжную его часть выходят в атмосферу. При небольших расходах можно устраивать невентилируемые стояки. Например, невентилируемые стояки диаметром 100 мм и рабочей высотой до 7 м (от нижнего отвода выпуска до точки присоединения наиболее высоко расположенного приемника стоков) могут с успехом применяться в малоэтажном строительстве (одно и двухэтажные дома, стадионы, и т. п.). Диаметр вытяжных труб принимают равным диаметру канализационного стояка. Вытяжные участки канализационных стояков выполняют из асбестоцементных или чугунных труб, присоединяя их к стоякам ниже перекрытия чердака. Допускается устройство одной вытяжной трубы на несколько канализационных стояков с устройством сборного трубопровода с уклоном 0, 01 в сторону стояков. Диаметр сборной вытяжки принимают 100 мм на 120 приемников или 125 мм – на 300 приемников. Схема объединения вентиляционных канализационных стояков 1-техническое подполье (подвальный этаж); 2 - вентиляционная шахта теплого чердака; 3 - общий вытяжной стояк (на группу канализационных стояков); 4 - этажестояки в санитарно-технических кабинах или монтажных пакетах стояков
Для надежной работы и вентиляции канализационных стояков, пропускающих сточные воды с расходом, превышающим допустимый для трубопровода данного диаметра, кроме вытяжных труб, устраивают дополнительные вентиляционные стояки и трубопроводы. Вентиляционный стояк присоединяют к канализационному в самой нижней и самой верхней его точках (с применением косых тройников), а также по высоте здания через этаж перемычками с уклоном не менее 0, 02 в сторону канализационного стояка. Диаметр вентиляционного стояка принимают на один стандартный размер меньше диаметра канализационного стояка, например 40; 70 и 100 мм при 50; 100 и 150 мм. Такая система канализации называется двухтрубной. При установке на отводных линиях шести унитазов и более независимо от этажности устраивают вентиляционный трубопровод диаметром 40 мм, прокладываемый с обратным уклоном 0, 01-0, 02 от стояка. Этот трубопровод присоединяют к косому тройнику на стояке выше установленных приборов и к самой верхней точке отводных линий.
|
