В площині покриття при верхньому освітленні

Розрахунок КПО слід виконувати:

а) при боковому освітленні за формулою

(Л.4)

б) при верхньому освітленні за формулою

; (Л.5)

в) при верхньому і боковому освітленні за формулою

, (Л.6)

де - геометричний КПО в розрахунковій точці при боковому освітленні, який враховує пряме світло неба та визначається за графіками І і II (рис. Л.1 і Л.2);

q - коефіцієнт, який враховує нерівномірну яскравість хмарного неба МКО та визначається за таблицею Л.10;

- геометричний КПО в розрахунковій точці при боковому освітленні, який враховує світло, відбите від протилежних будинків та визначається за графіками І і II (рис. Л. 1 і Л.2);

R - коефіцієнт, який враховує відносну яскравість протилежного будинку і приймається за таблицею Л. 11;

ε _в- геометричний КПО в розрахунковій точці при верхньому освітленні, який визначається за графіками II і НІ (рис. Л.2 і Л.З);

С. 68 ДБН В.2.5-28-2006

- середнє значення геометричного КПО при верхньому освітленні на лінії перетину умовної робочої поверхні і площини характерного вертикального розрізу приміщення, яке визначається із співвідношення:

,

де N- кількість розрахункових точок;

- геометричний КПО в розрахункових точках.

Середнє значення КПО е_сер при верхньому або верхньому і боковому освітленні визначається за формулою

, (Л.8)

де Ν — кількість точок, в яких визначається КПО;

е₁; е₂; е₃;... e_N - значення КПО при верхньому або верхньому і боковому освітленні в точках характерного розрізу приміщення, яке визначається за формулами (Л.5) і (Л.6).

Розрахункові значення КПО е_р, які визначені за формулами (Л.4), (Л.5), (Л.6), (Л.8), слід округляти до десятих долей. Допускається відхилення розрахункового значення КПО е_р від нор­мованого КПО е_н на ± 10 %.

Таблиця Л.10. Значення коефіцієнта q



Кутова висота середини			Значення коефіцієнта q
світлопрорізу над робочою поверхнею, град		в зоні зі стійким сніговим покривом	решта території України
		0, 71		0, 46
		0, 74		0, 52
		0, 77		0, 58
		0, 80		0, 64
		0, 84		0, 69
		0, 86		0, 75
		0, 90		0, 80
		0, 92		0, 86
		0, 95		0, 91
		0, 98		0, 96
		1, 00		1, 00
		1, 04		1, 04
		1, 08		1, 08
		1, 12		1, 12
		1, 16		1, 16
		1, 18		1, 18
		1, 21		1, 21
		1, 23		1, 23
		1, 25		1, 25
		1, 27		1, 27
		1, 28		1, 28
		1, 28		1, 28
		1, 29		1, 29
Примітка.При проміжних значеннях	кутової висоти значення q знаходяться лінійною інтерполяцією.

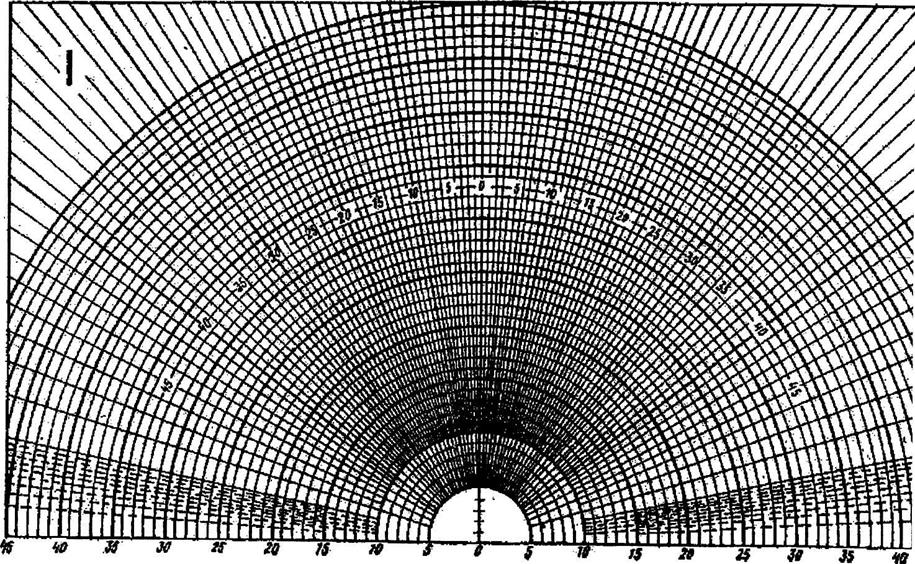

Рисунок Л.1 - Графік I A.M. Данилюка для підрахунку л, и π, '.

		Рисунок Л.2 – Графік II А.М. Данилюка для підрахунку п2 і п2 i.



	Рисунок Л.З - Графік III A.M. Данилюка для підрахунку п3 я подсчета п3





С. 72 ДБН В.2.5-28-2006

Таблиця Л.11. Значення коефіцієнта R

Оздоблю­вальний матеріал фасаду проти­лежного будинку	Індекс протилеж- ­ного будинку в плані	Індекс протилежного будинку в розрізі	Схема розташування протилежного будинку
0, 1	0, 5		1, 5				і біль-ше
Розріз Цегла або бетон	1, 5 10 і більше	0, 14 0, 14 0, 14 0, 14 0, 14	0, 25 0, 23 0, 21 0, 20 0, 18	0, 26 0, 25 0, 23 0, 22 0, 20	0, 23 0, 22 0, 20 0, 20 0, 18	0, 20 0, 19 0, 18 0, 17 0, 16	0, 15 0, 14 0, 12 0, 12 0, 11	0, 11 0, 10 0, 08 0, 08 0, 08	0, 06 0, 05 0, 04 0, 04 0, 04
Блоки облицю-вальні керамічні	1, 5 10 і більше	0, 16 0, 16 0, 16 0, 16 0, 16	0, 30 0, 26 0, 24 0, 23 0, 21	0, 30 0, 28 0, 26 0, 25 0, 23	0, 26 0, 25 0, 24 0, 23 0, 21	0, 23 0, 22 0, 20 0, 20 0, 18	0, 17 0, 16 0, 14 0, 13 0, 12	0, 13 0, 12 0, 10 0, 09 0, 09	0, 07 0, 06 0, 05 0, 05 0, 04
Фарба фасадна кольорова на бетоні світла атмосфе-ростійка	1, 5 10 і більше	0, 2 0, 2 0, 2 0, 2 0, 2	0, 36 0, 33 0, 30 0, 29 0, 26	0, 37 0, 35 0, 33 0, 32 0, 29	0, 33 0, 32 0, 30 0, 29 0, 26	0, 29 0, 28 0, 25 0, 24 0, 23	0, 21 0, 20 0, 18 0, 17 0, 16	0, 16 0, 15 0, 12 0, 12 0, 11	0, 08 0, 07 0, 06 0, 06 0, 06
Фарба фасадна на бетоні біла атмосфе-ростійка	1, 5 10 і більше	0, 25 0, 25 0, 25 0, 25 0, 25	0, 45 0, 42 0, 38 0, 37 0, 33	0, 46 0, 44 0, 41 0, 4 0, 36	0, 4 0, 4 0, 37 0, 36 0, 32	0, 37 0, 35 0, 32 0, 31 0, 28	0, 27 0, 24 0, 22 0, 21 0, 19	0, 20 0, 19 0, 15 0, 15 0, 14	0, 10 0, 09 0, 08 0, 08 0, 07
/п, Н- довжина і висота протилежного будинку, м; /- відстань розрахункової точки А в приміщенні, яке розглядається, від зовнішньої поверхні зовнішньої стіни, м; Р- віддаленість протилежного будинку, м; а, h1, - ширина вікна в плані і висота верхньої грані вікна над підлогою.
Примітка. При розташуванні протилежного будинку торцем значення коефіцієнта R множиться на 1, 5.



Геометричний коефіцієнт природної освітленості визначається за допомогою графіків І, II і III(рис.Л.1, Л.2, Л.З

Геометричний коефіцієнт природної освітленості, який враховує пряме світло від неба в якій-небудь точці приміщення при боковому освітленні, визначається за допомогою графіків І, II і III(рис. Л.1, Л.2, Л.З) та за формулою

,

(Л.9)

де n₁ - кількість променів за графіком І, які проходять від неба через світлові прорізи в розрахункову

точку на поперечному розрізі приміщення (рис. Л.4);

n₂ - кількість променів за графіком II, які проходять від неба через світлові прорізи в роз­рахункову точку на плані приміщення (рис. Л.5).

ДБН В.2.5-28-2006 С. 73

10

рівень робочої поверхні



Рисунок Л.4 - Визначення кількості променів п,, які проходять через світлові прорізи в стіні при боковому

освітленні за графіком І.
