Основные передачи станков
Для осуществления движения рабочих органов технологичес-кого оборудования от электродвигателя применяют различные пере-дачи (ременная, цепная, зубчатая и др.). Передачей называется меха-низм (устройство), передающий движение от одного элемента к дру-гому (с вала на вал) или преобразующий одно движение в другое (вращательное в поступательное). В передаче элемент, осуществляю-щий движение, называют ведущим, а элемент, получающий движение – ведомым. Каждая передача характеризуется передаточным отношением. Передаточным отношением механизма называется число, характеризующее во сколько раз частота вращения ведомого эле-мента (вала) n вм (n 2), об/мин. – меньше или больше частоты враще-ния ведущего элемента (вала) n вщ (n 1), об/мин.: i = n вм/ n вщ = n 2/ n 1. Рассмотрим наиболее широко используемые передачи станков. Зубчатая передача (рис. 1.1). К зубчатым относятся передачи цилиндрическими, коническими или червячными колёсами. Передачи Рис. 1.1. Зубчатая передача: а – цилиндрическая; б - коническая
с цилиндрическими колёсами используются для передачи крутящего момента между параллельными валами, с коническими колёсами – между пересекающимися валами, а червячная – между скрещиваю-щимися валами. Передаточное отношение зубчатой передачи i = n 2/ n 1= z 1/ z 2, где z 1 и z 2 – числа зубьев соответственно ведущего и ведомого зубчатых колес. Червячная передача (рис. 1.2) состоит из червяка (винта) и червячного зубчатого колеса. Она предназначена для резкого снижения частоты вращения ведомого вала, на котором сидит червяч-ное колесо. Следует иметь в виду, что в червячной передаче ведущим всегда является червяк. Если резьба червяка имеет k заходов, а число зубьев червячного колеса равно z ч.к., то передаточное отношение такой передачи составляет i = n 2/ n 1= k / z ч.к..

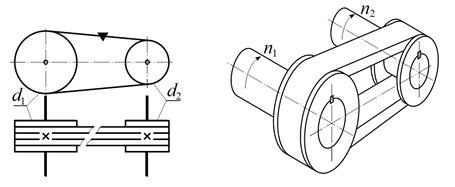

Ременная передача (рис. 1.3) осуществляется плоскими, клино-выми или круглыми ремнями через шкивы, закрепленные на ведо-мом и ведущем валах. Ремень, обхватывая шкивы, за счёт трения приводит во вращение ведомый вал.
Передаточное отношение ременной передачи i = (n 2/ n 1)η p= (d 1/ d 2)η p, где d 1 и d 2 – соответственно диаметры шкивов ведущего и ведомого валов, мм; η p – коэффициент, учитывающий проскальзывание ремня относительно поверхности шкивов (η p = 0, 95…0, 99). Цепная передача (рис. 1.4) осуществляется роликовой (бесшумной) цепью, соединяющей звездочки, закрепленные на ведомом и ведущем валах.
Передаточное отношение цепной передачи определяется как i = n 2/ n 1= z 1/ z 2, где z 1 и z 2 – числа зубьев соответственно ведущей и ведомой звездочек. Ремённая и цепная передачи применяются для передачи вращения между параллельными валами, расположенными на значительном расстоянии друг от друга: при быстроходных передачах используется ремённая передача, а при тихоходных – цепная. Реечная передача (рис. 1.5) служит для преобразования вращательного движения реечного зубчатого колеса в поступатель-ное движение зубчатой рейки. Если реечное зубчатое колесо имеет zр.ш. зубьев, а модуль реечного колеса и рейки равен m (мм), то за n оборотов реечного колеса рейка переместится на величину S = n π m z р.ш., мм.
![]() Винтовая передача (рис. 1.6) служит для преобразования вращательного движения винта в поступательное движение гайки и механизма станка связанного с ней.
Если шаг резьбы винта равен t (мм), число заходов резьбы равно k, то за n оборотов ходового винта, то перемещение гайки в осевом направлении составит S = n t k, мм.
|
