Общие сведения. Делительная головка, является важной принадлежностью фрезерных станков

Делительная головка, является важной принадлежностью фрезерных станков. Она при­меняется:

1) для периодического поворота заготовки (деления) на равные или (реже) неравные углы при фрезеровании многогранников, впадин между зубьями колес, канавок режущих инструментов и т. п.;

2) для непрерывного вращения заготовки, согласо­ванного с продольной (осевой) подачей фрезерного станка при фрезерова­нии спиральных канавок у сверл, зенкеров или впадин винтовых зубьев зубчатых колес. Короткие заготовки закрепляются в патроне, длинные – на центрах.

2.1. Устройство делительной головки УДГД – 200

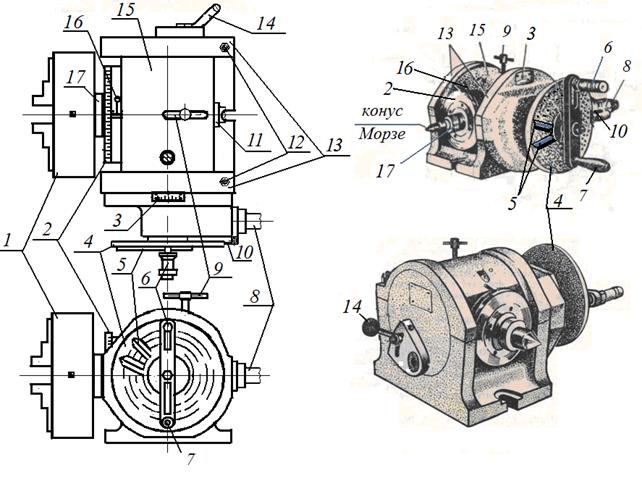

Универсальная делительная головка УДГД – 200 состоит из поворотной шпиндельной головки 15, в которую входят шпиндель 17, диск непосредственного деления 2 с нанесёнными на его поверхность делениями (лимбом), рукоятка с фиксирующим штифтом 16, двух стяжных дуг 13 с болтами 12 (рис. 4.1). Поворот-ная шпиндельная головка со шпинделем может поворачиваться вверх от линии центров и крепиться в требуемом положении болтами стяжных дуг. Угол поворота отсчитывается по лимбу 3. Шпиндель имеет сквозное отверстие с конусом Морзе на обоих концах и с резьбовой нарезкой — на переднем. В заднее отверстие шпинделя с конусом вставляется оправка 8 для дифференциального деления, а на передний – наворачивается 3-х кулачковый патрон 1 для закрепле-ния заготовки или центр с конусом Морзе. На буртике шпинделя закреплен лобовой делительный диск 2 непосредственного деления, на торцевой поверхности которого имеются 24 равномерно расположенных отверстия. После поворота шпинделя с диском на требуемый угол фиксатор 16 вводят в одно из отверстий диска, тем самым, предотвращая дальнейший поворот заготовки со шпинделем. Для надёжности производят дополнительное закрепление шпинделя стопором 9. В передней части делительной головки располагается основной двухсторонний делительный диск 4. Он имеет с каждой стороны ряды окружностей с различными числами отверстий: на одной стороне 16, 17, 19, 21, 23, 29, 30, 31, а на другой – 33, 37, 39, 41, 43, 47, 49, 54.

Перед диском 4 располагаются сектор, состоящий из двух линеек 5 и планка, на одном конце которой располагается рукоятка 7, а на другом – фиксатор 6. Фиксатор может настраиваться на любую окружность с отверстиями, перемещаясь по пазу планки в радиальном направлении и входить в любое из этих отверстий. Диск 4 может устанавливаться неподвижно относительно корпуса зажимом 10.
