CYCLE83 Сверление глубоких отверстий
CYCLE 83 (RTP, RFP, SDIS, DP, DPR, FDEP, FDPR, DAM, DTВ, DTS, FRF, VARI, AXN, MDEP, VRT, DTD, DIS1) Параметры, дополнительно к G82: FDEP первая глубина сверления, абсолютное значение Первая глубина FDPR первая глубина сверления, относительной Первая глубина, отн. DAM уменьшение Значение уменьшения DTS время выстоя перед врезной подачей в [с] Время выстоя перед врезной подачей FRF Фактор снижения подачи для первой врезной подачи Фактор снижения подачи VARI вариант обработки Вариант AXN(*) Ось инструмента Ось MDEP(*) Минимальная глубина сверления Минимальная глубина VRT(*) Переменная траектория возврата DTD(*) Время выстоя на конечной глубине сверления Время выстоя DIS1(*) Расстояние шага Расстояние

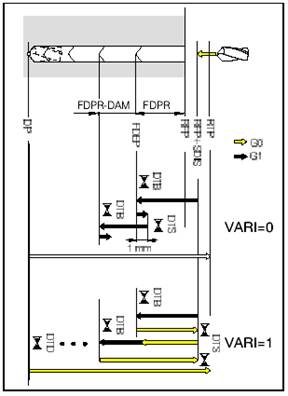

Функции: Инструмент выполняет сверление с запрограммированной подачей до первой глубины сверления. Глубокое отверстие обрабатывается повторными врезными подачами на указанный инкремент – максимальное значение которого может быть установлено – до достижения конечной глубины сверления. После обработки каждой глубины врезания, сверло может быть отведено либо в базовую плоскость + расстояние безопасности дл удаления стружки, либо на 1 мм каждый раз для стружколомания.
FDEP глубина первого врезания относительно нулевой точки детали FDPR глубина первого врезания относительно базовой плоскости, без знака DAM начиная с первой глубины сверления, каждая из последующих врезных подач будет уменьшена на значение DAM DTB Время выстоя на конечной глубине сверления (стружколомание) программируется в секундах или оборотах основного шпинделя DTB< 0 Ввод в оборотах DTB=0 Ввод в секундах DTS инструмент отводится после каждой врезной подачи и перемещается снова вперед после времени выстоя DTS FRF с использованием данного фактора может быть снижена подача для первого врезания, возможный ввод: 0, 001 – 1. VARI VARI-0 – стружколомание После каждой врезной подачи инструмент отводится на 1 мм для стружколомания VARI=1 – удаление стружки После каждой врезной подачи инструмент отводится из отверстия в базовую плоскость для удаления стружек из отверстия. AXN Выбор оси инструмента
MDEP Для вычисления шага сверления при применении фактора снижения, можно определить минимальную глубину сверления. Если вычисленный шаг сверления меньше минимальной глубины сверления, оставшаяся глубина сверления обрабатывается в шагах, определенных по размеру минимальной глубины сверления. VRT Траектория возврата во время стружколомания. При VRT=0 (параметр не запрограммирован) сверло отводится на 1 мм каждый раз. DTD Время выстоя на конечной глубине сверления может быть введено в секундах или оборотах. DTD> 0 ввод в секундах DTD< 0 ввод в оборотах DTD=0 время выстоя как запрограммировано в DTB DIS1 Расстояние шага после повторного входа в отверстие может быть запрограммировано (для VARI=1). DIS1> 0 Позиционирование в запрограммированном значении DIS1=0 Автоматическое вычисление Перед выполнением цикла инструмент должен быть расположена в позиции отверстия (X=0). Инструмент выполняет сверление с запрограммированной подачей до первой глубины сверления (FDEP/FDPR), отводится быстрым перемещением, далее выполняется следующая врезная подача, и т.д. Глубина врезной подачи может быть снижена на значение DAM.
|
