Подвод и отвод на малой скорости G140 - g341, DISR, discl, fad
G140 Подвод и отвод на малой скорости G141 Подвод слева и/или отвод слева G142 Подвод справа и/или отвод справа G143 Направление подвода/отвода в зависимости от относительной позиции начальной и/или конечной точек к тангенциальному направлению G147 Подвод по прямой G148 Отвод по прямой G247 Подвод по четверти круга G248 Отвод по четверти круга G340 Подвод и отвод в пространстве (значение начальной позиции) G341 Подвод и отвод в плоскости G347 Подвод по полукругу G348 Отвод по полукругу G450 Подвод и отвод от контура G451 Подвод и отвод от контура DISR • Подвод ил отвод по прямой, расстояние режущей кромки фрезы от начальной точки до контура • Подвод и отвод по кругу. Радиус траектории центральной точки резца DISCL Расстояние конечной точки быстрого перемещения для уровня обработки DISCL=AC Определение абсолютной позиции конечной точки быстрого движения DISCL=0 G340: P1, P2, P3 совпадает G341: P2, P3 совпадает FAD Указание скорости подачи G341: от P2 до P3 G340: от P2 и/или P3 до P4 FAD=PM Линейная подача (как G94) FAD=PR Круговая подача (как G95)
Функция подвода и отвода на малой скорости применяется для тангенциального подвода к начальной точке контура независимо от позиции исходной точки. Функция в основном используется в сочетании с коррекцией на радиус инструмента, однако, это не обязательно.

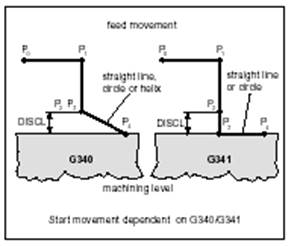

Движение подвода и отвода состоит максимум из 4 частичных движений: • начальная точка движения (P0) • промежуточные точки (P1, P2, P3) • конечная точка (P4)
Точки P0, P3, и P4 всегда определяются. Промежуточные точки P1 и P2 могут быть опущены, в зависимости от условий обработки.
Примечание: Верхний предел может быть установлен в машинных данных- обычно DISC=50 Выбор направления подвода/отвода Определение направления подвода и отвода при помощи коррекции на радиус инструмента
При положительном радиусе: G41 активна – подвод слева G42 активна – подвод справа
|
