1.5. Опыт использования пакета «Ansys-Fluent» в учебной работе и научных исследованиях на кафедре АДЭУ

Камера сгорания малоразмерного ГТД на жидком топливе

Рис.1. Модель и сетка. 1/8 часть камеры сгорания.

Форсунка – положение топливной форсунки, 1, 5 – подвод вторичного воздуха, 2, 3, 4 – охлаждающий воздух.

Сетка содержала 1, 5 million гексаэдральных и клиновидных элементов, адаптированных к геометрии.

Рис.2. Линии тока.

Верхний слайд – холодный режим; средний слайд – холодный режим с впрыском капель; нижний слайд – режим с горением.

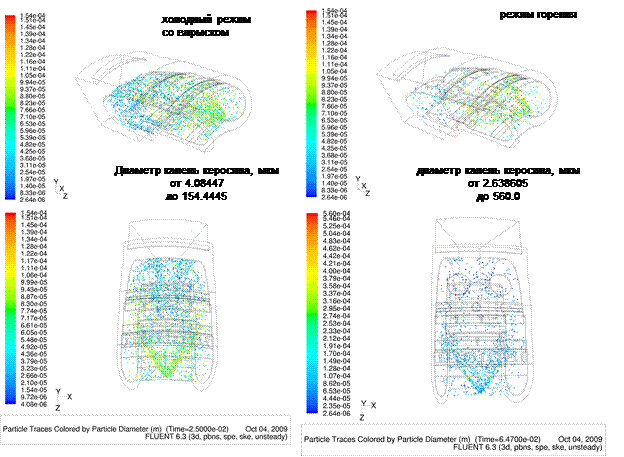

Рис.3. Распределение капель керосина.

Рис.4. Температурное поле.
