Возведение зданий в скользящей опалубке.

Применение скользящей опалубки эффективно при строи­тельстве высотных зданий и сооружений с минимальным количе­ством оконных и дверных проемов, конструктивных швов и зак­ладных элементов. К ним относятся силосы, дымовые трубы и гра­дирни, ядра жесткости высотных зданий, резервуары для воды, ре­акторные отделения атомных электростанций, стены и колонны инженерных сооружений.

Возведение зданий и сооружений в скользящей опалубке тре­бует высококвалифицированных рабочих и четкой организации работ. Скользящая опалубка выгодна при возведении одиночных зданий высотой не менее 25 m.

Основными элементами опалубки являются щиты, домкратные рамы, кружальные доски, рабочий настил, подвесные подмос­ти и домкратные стержни.

Возведение жилых зданий в скользящей опалубке - комплек­сный процесс, который включает в себя армирование конструкций, наращивание домкратных стержней, установку закладных деталей, оконных и дверных блоков или вкладышей, устройство специальных ниш, укладка бетонной смеси, уход за бетоном, процесс подъема опалубки и др.

Бетонирование чаще ведут непрерывно. Н_яруса ≤ 10 м.

Для этих целей применяется кран башенный.

Вначале бетонируют опорный ярус Н_{оп. яруса} ≤ 1м

После набора его прочности 70% идет установка технологической оснастки

Подъем опалубки можно производить при наборе прочности 1, 5 – 2, 0 мПа

Бетон должен иметь время жизни 2, 5 – 3 часа

Не менее чем 1 раз в смену производится проверка положения опалубочных щитов.

№ 26

Возведение зданий объемно-переставной.

Возведение зданий в объемно-переставной (тоннельной) опалубке позво­ляет по сравнению с панельным строительством, значительно снизить капиталовложения, общую стоимость и трудоемкость работ.

Опалубка конструктивно представляет собой П- и Г- образный пространственные секции, собираемые в пролете установки, и дополнительные элементы в виде щитов наружных стен, опалубки лифтовых шахт и подмостей.

На рис, 4.16 приведены некоторые конструктивные схемы объемно-переставных (тоннельных) опалубок отечественных и за­рубежных фирм.

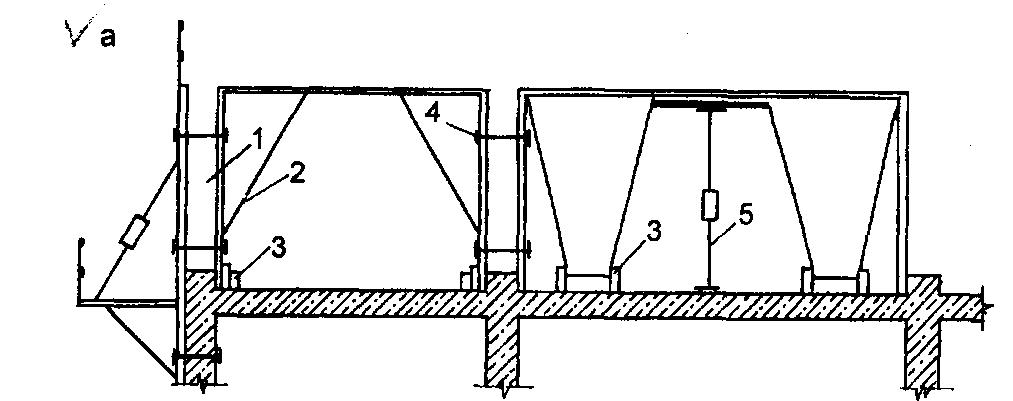

Рис. 4.16. Конструктивные схемы объемно-переставных опалубок.

а - ф-мы " Хюнжебен " (ФРГ); г - ЦНИИОМТП; 1 - щит опалубки; 2 - под­кос; 3 -роликовая опора с домкратам; 4 - стяжки; 5 - стойка: 7 - домкрат;

9 - механизм для распалубливания

Для повышения точности установки опалубку монтируют после бетонирования маяков стен (нижней части стен высотой 15-20 см). Маяки бетонируют одновременно с возведением нижеле­жащего этажа. Применяют также сборные ленточные маяки, уста­навливаемые в стеновую опалубку при бетонировании нижнего эта­жа. Опалубку маяков тщательно выверяют, поскольку ее положе­ние определяет точность бетонирования последующих этажей, соосность стен и отметку перекрытия. На ленточных маяках разме­щают секцию опалубки, которую подкатывают на роликах до сты­ковки с соседней и устанавливают в проектное положение с помо­щью механических домкратов.

Секции опалубки после установки в проектное положение соединяются, образуя тоннель опалубки. Перед монтажом опалуб­ки после нескольких оборотов производят контрольную проверку геометрических размеров с необходимой корректировкой. После установки одного тоннеля опалубки в проектное положение боко­вые щиты опалубки смазывают с помощью пистолета-распыли­теля.

Последовательность возведения здания в объемно-переставной опалубке:

Укладывают бетонную смесь послойно, равномерно по дли­не стены с вибрированием каждого уложенного слоя. Обычно тол­щина слоя составляет 400 - 500 мм.

Стену нужно бетонировать непрерывно на всю высоту.

Бетонирование перекрытий следует производить после осадки бетона стен - не ранее чем через 1 - 2 ч. по окончании бетонирова­ния стен. Смазывать наружную поверхность горизонтального щита и устанавливать арматуру перекрытий следует по окончании бето­нирования стен.

Перед монтажом арматуры перекрытий устанавливают проемообразователи, электрическую и другие разводки. Затем монти­руют опалубку маяков стен вышележащего этажа, которая одно­временно служит маяками бетонирования верхней отметки пере­крытия. Укладывать бетонную смесь следует полосами, равными длине помещения, начиная от одной из стен.

Смесь укладывают равномерно по поверхности перекрытия, уплотняют поверхностными вибраторами или виброрейками.

Рис. 4.18. Деформация опалубки:

а - при бетонировании стен с различной скоростью: 1-4 - номера стен; б - при неравномерной укладке бетона по длине стены, 1-4 - места установки тяжей,

в - при действии вертикальных сил; г - от термического расширения опалубки
