Система охлаждения











Схема системы охлаждения (CB400N). 1 - насос охлаждающей жидкости, 2 - нижний (выпускной) шланг радиатора, 3 - радиатор, 4 - термостат, 5 - верхний (впускной) шланг радиатора, 6 - расшири­тельный бачок, 7 - патрубки.

3. Отверните сливной болт из блока цилиндров.

Honda CB400N

Замена охлаждающей жидкости

1- сливной болт, 2 - шайба. 4. Заверните сливные болты.

1. Отверните сливной болт из корпуса насоса охла­ждающей жидкости.



1 - сливной болт, 2 - шайба.

2. Отверните крышку радиатора.

1 - крышка радиатора.


Расширительный бачок. 1 - болт крепления, 2 - расширительный бачок, 3 - сифонная трубка, 4 - отводная трубка.


Система охлаждения

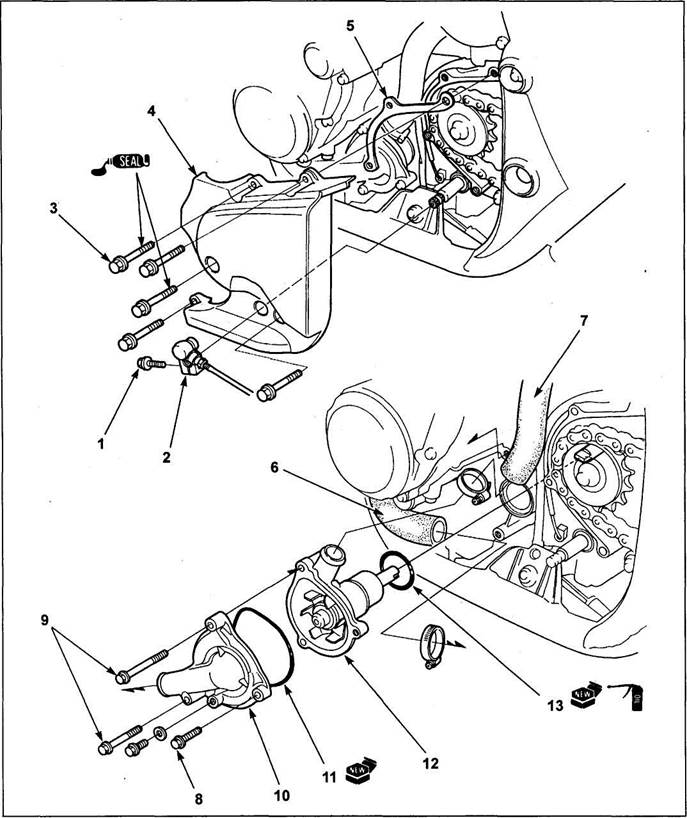

Насос охлаждающей жидкости (CB400N). 1 - болт, 2 - трос переключения передач, 3 - болт крышки привода, 4 - крышка привода, 5 - проставка, 6 - нижний шланг радиатора, 7 - шланг (от двигателя), 8 - болт крышки насоса, 9 - болт крепления насоса, 10 - крышка насоса, 11 - кольцевое уплотнение, 12 - корпус насоса охлаждающей жидкости, 13 - кольцевое уплотнение.



Система охлаждения
