Гидравлический и пьезометрический уклоны

Для характеристики относительного изменения полного напора по длине потока вводят понятие гидравлического уклона.

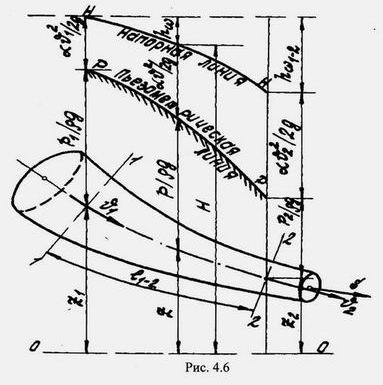

Средний гидравлический уклон на участке между сечениями 1–1 и 2–2 (рис. 4.6) определяется как отношение потери напора к длине участка:

,

где l _1-2 - расстояние (по пути движения) между сечениями 1–1 и 2–2.

Гидравлический уклон - безразмерная положительная величина.

Гидравлический уклон в сечении потока определяется выражением

.

Знак «-» указывает на убывание полного напора по течению.

Понятие об уклоне можно ввести и для пьезометрической линии.

Средний пьезометрический уклон

.

Пьезометрический уклон для некоторого сечения потока

.

Пьезометрический уклон может быть положительным, равным нулю и отрицательным.

Литература по содержанию лекции:

1. Чугаев Р. Р. Гидравлика (Техническая механика жидкости). - Л.: Энергоиздат, 1982. - 672 с.

2. Штеренлихт Д. В. Гидравлика. - М.: Энергоатомиздат, 1985. - 640 с.
