Определение площади теплообменных аппаратов холодильной машины
Площадь поверхности конденсатора (рис.8.1) в м2 определяется по формуле:
где Обычно величину

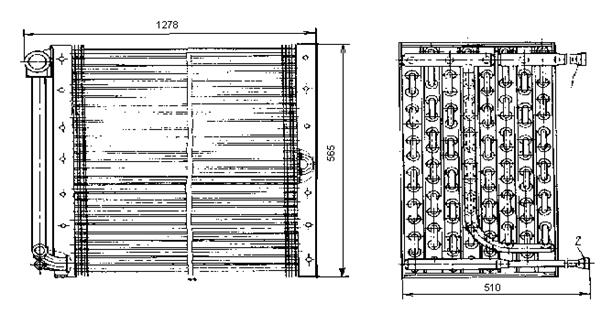

где Рис. 8.1 Конденсатор с воздушным охлаждением.
Вентилятор для воздушного конденсатора подбирают по его производительности, м3/ч:
где Температурный режим работы конденсатора выбирается по температуре подаваемого вентилятором охлаждающего воздуха, которая для вагонных установок принимается равной расчетной температуре наружного воздуха. Теплопередающая поверхность конденсатора холодильных установок в пассажирских вагонах обычно бывает в пределах 80-150м2. Количество воздуха, продуваемого через конденсатор, составляет примерно 8000-16 000 м3/ч. Число оборотов вентилятора конденсатора автоматически изменяются при изменении режима работы компрессора: при 4-х цилиндровом режиме Поверхность теплопередачи конденсатора в кондиционерах МАБ- II составляет 150 м2.
Испаритель предназначен для испарения хладагента при пониженном давлении за счет отбора тепла от охлаждаемой среды. Поскольку охлаждаемой средой в вагонных установках является продуваемый через испаритель воздух, испаритель получил название воздухоохладитель. По принципу действия и конструктивному исполнению испаритель и конденсатор аналогичны и отличаются лишь тем, что в конденсаторе хладагент отдает тепло окружающей среде, а в испарителе поглощает тепло из окружающей среды. В кондиционере МАБ- II испаритель представляет собой оребрённую батарею разделённую на 2 секции по 5 змеевиков в каждой для того, чтобы при изменении холодопроизводительности установки в зависимости от тепловой нагрузки на испаритель иметь возможность изменять величину его теплопередающей поверхности. Испаритель входит в состав крышевого агрегата вместе с коллекторами, терморегулирующими вентилями, а также с соленоидными (электромагнитными) вентилями для отключения секций. Под испарителем устанавливают поддон для сбора и отвода конденсата, образующегося при охлаждении влажного воздуха. Размещают испаритель в воздуховоде непосредственно за вентилятором. Испаритель вместе с вентилятором и размещенными после него калориферами составляет начальное звено воздуховода. Работа испарителя, как и конденсатора, характеризуется интенсивностью теплоотдачи, которая зависит от величины теплопередающей поверхности, скорости движения проходящего воздуха и циркуляции хладагента. Поверхность испарителя в м2 можно определить по формуле:
где
где Температурный режим работы испарителя-воздухоохладителя выбирается по температуре смеси наружного и рециркуляционного воздуха, определяемой пропорционально их количествам, подаваемым вагонной вентиляционной установкой. Теплопередающая поверхность теплообменных аппаратов состоит из суммы поверхностей змеевиков по которым циркулирует фреон и оребрения. Отношение площади поверхности змеевиков называется коэффициентом оребрения и достигает в вагонных кондиционерах значения 12-15. Теплопередающая поверхность испарителей в вагонах примерно 100 м2 при общем количестве проходящего воздуха 5000 м3/ч. К вспомогательным аппаратам холодильной установки относятся устройства, предназначенные для поддержания нормального режима и безаварийной работы, а также улучшающие ее эксплуатационные показатели - это теплообменники, ресиверы, осушители, фильтры и др. Их расчёт можно найти в специальных изданиях.
|
