I-d диаграмма
|
|
Характеристики влажного воздуха можно рассчитывать по формулам, приведенным выше, либо определять с использованием i-d диаграммы (рис. 2.5).
Поясним с помощью i-d диаграммы процесс сушки материала. Начальное состояние воздуха отмечено точкой 1, получающейся на пересечении изотермы t1 и линии относительной влажности
. Этому состоянию соответствует влагосодержание d1 и энтальпия i1. Затем воздух нагревается в калорифере до температуры t2. Влагосодержание при этом не изменяется, а энтальпия увеличивается до значения i2. Энергозатраты на нагрев 1 кг воздуха составят:
(2.9)

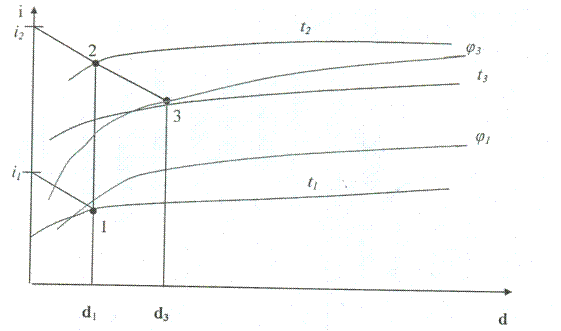

Рис. 2.5. i-d диаграмма влажного воздуха: 1 - начальное состояние воздуха; 2 - состояние воздуха на входе в сушильную камеру; 3 - состояние воздуха на выходе из сушильной камеры
Процесс сушки протекает при постоянной энтальпии (линия 2 - 3). В процессе сушки влага из материала переходит в воздух, и его влагосодержание увеличивается до значения d3. Разность влагосодержаний (d3-d1) показывает количество влаги, перешедшей в 1 кг воздуха в процессе сушки. Для испарения 1 кг влаги из просушиваемого материала требуется количество воздуха, равное:
(2.10)
2.2.4. Порядок выполнения работы
1. Ознакомиться с устройством и принципом действия психрометра (рис. 2.1).
2. Измерить относительную влажность воздуха с помощью психрометра.
3. Определить с помощью i-d диаграммы влагосодержание d и энтальпию I.
4. Провести графический (с помощью i-d диаграммы) и аналитический расчеты процесса нагрева 1 кг воздуха до 100 °С и последующий расчет адиабатного процесса испарения воды в воздух, при котором температура воздуха снижается до 70 °С.
5. Определить затраты тепла в расчете на 1 кг воздуха и количество влаги, поглощаемой 1 кг воздуха в процессе адиабатного испарения воды. Вычислив необходимый расход воздуха для испарения 10 кг воды и тепла на нагрев всего этого воздуха до 100 °С.
6. Сравнить результаты графического и аналитического расчетов.
Таблица 2.1
Психрометрическая таблица
| tм | Разность показаний сухого и мокрого термометров | ||||||||||||||
| 1, 5 | 2, 5 | 3, 5 | 4, 5 | 5, 5 | 6, 5 | 7, 5 | |||||||||
| •70 | |||||||||||||||
Таблица 2.2
Зависимость давления насыщенного пара от температуры
| t, 0C | р • 105Па | t, °C | р * 105Па |
| 0, 006108 | 0, 07375 | ||
| 0, 008718 | 0, 09582 | ||
| 0, 012271 | 0, 12335 | ||
| 0, 01704 | 0, 15741 | ||
| 0, 02337 | 0, 1992 | ||
| 0, 03167 | 0, 2501 | ||
| 0, 04241 | 0, 3116 | ||
| 0, 05622 | 0, 4736 |
Контрольные вопросы
1. Как определяется давление насыщенного пара?
2. Как с помощью i-d диаграммы определить точку росы?
3. Чем объясняется различие результатов аналитического и графического расчетов характеристик влажного воздуха?
4.Чем характеризуется процесс сушки влажного материала?
