Устройство и принцип действия психрометра

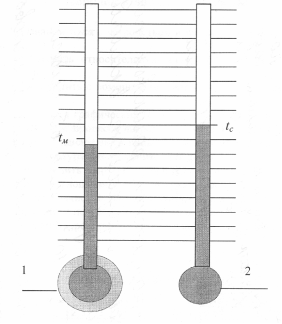

Устройство психрометра показано на рис. 2.4. Психрометр состоит из двух жидкостных термометров, один из которых измеряет температуру сухого воздуха, а чувствительный элемент второго покрыт увлажненной тканью. Психрометр снабжен вентилятором, который обдувает воздухом чувствительные элементы термометров. Вентилятор приводится во вращение с помощью пружины часового механизма. Рис. 2.4. Устройство психрометра: 1 - «мокрый» термометр; 2 - сухой термометр При работе с психрометром необходимо смочить водой ткань, покрывающую «мокрый» термометр - 1, завести часовой механизм (вентилятор при этом начинает вращаться и обдувать воздухом чувствительные элементы термометров). Сухой термометр - 2 - покажет температуру окружающего воздуха (tс), а «мокрый» - более низкую температуру (tM), так как испарение влаги с поверхности ткани, покрывающей чувствительный элемент термометра, будет приводить к его охлаждению. Для определения относительной влажности по показаниям сухого и «мокрого» термометров используется психрометрическая таблица (табл. 2.1), в которой по вертикали приведены значения температур «мокрого» термометра, а по горизонтали - разность показаний сухого и «мокрого» термометров. Величину относительной влажности
|
