Задания к контрольным работам.






На установочной сессии студентам в зависимости от специальности выдается перечень задач, составляющих контрольные работы, в соответст­вии с рабочей программой специальности.

Задача 1.

Построить линию пересечения плоскостей, заданных треугольника­ми ABC и EDK, показать видимость. Определить натуральную величину треугольника ABC. Данные для своего варианта взять из таблицы 1. При­мер выполнения задачи 1 приведен на рисунке 3.

Указания к решению задачи 1. В левой половине листа формата A3 намечаются оси координат и из таблицы 1 согласно своему варианту бе­рутся координаты точек А, В, С, D, Е, К – вершин треугольников. Стороны треугольников и другие вспомогательные прямые проводятся вначале тон­кими сплошными линиями. Линии пересечения треугольников строятся по точкам пересечения сторон одного треугольника с другим или по точкам пересечения каждой из сторон одного треугольника с другим порознь. Та­кую линию можно построить, используя и вспомогательные секущие про­ецирующие плоскости.

Видимость сторон треугольника определяется способом конкури­рующих точек. Видимые отрезки сторон треугольников выделяют сплош­ными основными линиями, невидимые следует показать штриховыми ли­ниями.

Определяется натуральная величина треугольника ABC, для чего:

1. В плоскости проводят прямую уровня (горизонталь h = CR);

2. Плоскопараллельным перемещением треугольник ABC





Министерство образования и науки Российской Федерации Саратовский государственный технический университет имени Гагарина Ю.А. Кафедра «Инженерная геометрия и промышленный дизайн» ИНЖЕНЕРНАЯ ГРАФИКА Контрольная работа №____ Выполнил: Студент гр._________ Ф.И.О.________________ САРАТОВ 20__

Рис.2. Пример выполнения титульного листа


Таблица 1. Данные к задаче 1.

XA YA ZA XB YB ZB XC YC ZC XD YD ZD XE YE ZE XK YK ZK

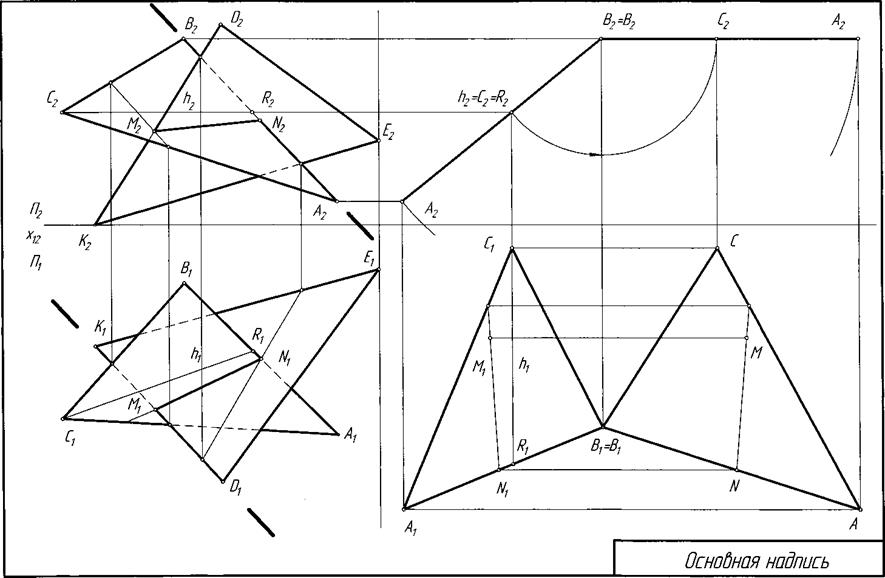

Рис. 3. Пример решения задачи 1.


приводится в положение проецирующей плоскости (h1' x12), в результате прямая CR становиться фронтально-проецирующей прямой, а плоскость ABC - фронтально-проецирующей плоскостью;

3. Вращением вокруг фронтально-проецирующей прямой, проходя­щей через точку В, преобразуем плоскость треугольника ABC в плоскость уровня (горизонтальную, когда он будет параллелен горизонтальной плос­кости проекций);

4. Строится горизонтальная проекция A1" B1" C1", которая является натуральной величиной треугольника.

В треугольнике ABC следует показать и линию MN пересечения его с треугольником EDK.

Все вспомогательные построения должны быть обязательно показа­ны на чертеже в виде тонких линий, а линия пересечения треугольников MN обведена красной пастой.
