Стисло розглянемо панель джерел живлення.

Всі джерела в EWB ідеальні. Внутрішній опір ідеального джерела напруги дорівнює нулю, тому його вихідна напруга не залежить від навантаження. Ідеальне джерело струму має нескінченно великий внутрішній опір, тому його струм не залежить від опору навантаження.

Рис.6. Панель компонентів Sources (джерела).

Заземлення (спільна точка схеми);

Батарея (джерело постійної напруги);

Джерело постійного струму;

Джерело змінної напруги;

Джерело змінного струму.

В EWB є також набір джерел напруги і струму, керованих струмом або напругою, а також джерела амплітудно-модульованої і частотно-модульованої напруги, набір джерел напруги спеціальної форми (прямокутної, синусоїдальної, трикутної), керованих напругою.

Перетягніть джерело змінної напруги на робоче поле. Для створення схеми (рис.1) нам також будуть потрібні амперметр, вольтметр і лампа розжарювання, все це знаходиться в панелі Indicators (рис. 7). Перенесіть ці елементи на робоче поле.

Рис. 7. Панель Indicators та робоче поле з елементами, що використано.

Для з'єднання елементів необхідно підвести курсор миші до одного з виводів, натиснути ліву кнопку миші і, утримуючи її, підвести до виводу іншого (при цьому в обох випадках повинна з'являтися чорна точка на краю виводу). Для того, щоб знищити провідник потрібно навести на нього курсор і натиснути ліву кнопку миші, при цьому провідник виділяється, після чого його можна знищити натисненням кнопки Delete на клавіатурі. Можна використати команду Delete з меню, що відкривається при натисненні правою кнопкою миші на провідник (або на будь-якому іншому елементі). Таким чином, можна виділяти будь-які провідники і елементи.

Щоб повернути елемент на 90 градусів проти годинникової стрілки потрібно натиснути на нього правою кнопкою миші і в меню, що з'явилося вибрати пункт Rotate.

Кращу можливість по зміні положення компонента надають кнопки, що розташовані на панелі інструментів.

Необхідно враховувати, що до кожного вузла може приєднуватися не більш чотирьох провідників!

Так само потрібно мати на увазі, що компонент «Заземлення» має нульову напругу і таким чином забезпечує точку для відліку потенціалів.

Примітка. Не всі схеми потребують заземлення для моделювання, однак, будь-яка схема, що містить: операційний підсилювач, трансформатор, кероване джерело, осцилограф, повинна бути обов'язково заземлена!

Тепер, коли вибрані всі необхідні елементи, розмістіть їх, як показано на рис. 8 і зробіть всі необхідні з'єднання.

Рис. 8. Схема, що досліджується

3.4. Завдання параметрів для елементів схеми

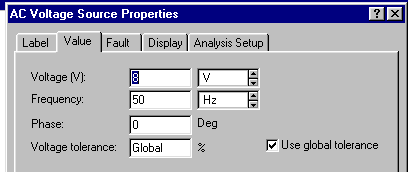

У схемі, що наведена на рис.8 джерело напруги має за умовчанням наступні параметри: напруга 120В, частота 60Гц. Лампа розжарювання (за умовчанням) розрахована на напругу 12В. При вмиканні схеми, лампа перегоріла. Щоб не допустити цього, необхідно змінити параметри джерела або лампи розжарювання. Для цього - вибираємо курсором миші елемент, параметри якого необхідно змінити, і подвійним натисканням лівої кнопки миші відкриваємо вікно введення параметрів. На екрані з'являється діалогове вікно (різне для різних елементів), що дозволяє змінити параметри даного елемента.

У нашому випадку, необхідно вибрати закладку «Value» (величина) і змінити параметри «Voltage» (діюче значення напруги), наприклад, 8В; Frequency (циклічна частота) - 50Гц; Phase (початкова фаза) - 0°;

Voltagе tolerance (допустиме відхилення) - Global (загальні установки програми). Закладка Analysis setup дозволяє задати параметри режиму аналізу.

Розглянутим вище засобом можна змінити параметри всіх елементів.

Примітка. У активних елементів, наприклад, діод, транзистор і інші у вікні введення параметрів є додаткова закладка Model для вибору моделі з бібліотек програми, з можливістю редагування параметрів. За умовчанням встановлено елемент Ideal (у розглянутому прикладі це зроблено відносно діоду).

Після завдання всіх параметрів можна зробити вмикання схеми, для цього необхідно натиснути на вимикач у верхньому правому кутку. Після цього лампа починає характерно блимати, що говорить про роботу схеми. Значення струму і напруги в елементах ланцюга можна визначити за відповідними приладами.

Для аналізу процесів, що відбуваються в схемі, зручно використати осцилограф, виводи якого підключаються до відповідних вузлів схеми.

Досліджуйте роботу схеми при обох положеннях вимикача.
