Розподільники. ⇐ ПредыдущаяСтр 10 из 10

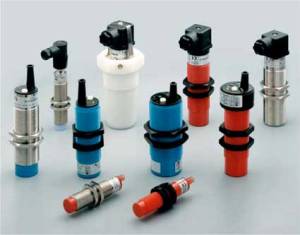

Тема: Електронні прилади та пристрої регулювання. План Перетворювачі. Перемикачі. Розподільники. 1. При побудові систем автоматизації і в якості елементів приладів часто використовують допоміжні пристрої - розподільники, підсилювачі, Перетворювачі можуть включатися в схему автоматичних регуляторів зазвичай у двох її ділянках: вимірювальному і силовому. У першому, найбільш поширеному випадку вони служать для перетворення одного виду вимірювального сигналу в інший. У другому випадку вони перетворюють командні та силові сигнали регулятора. У техніці автоматичного регулювання застосовують перетворення різноманітних сигналів в основному в три різновиди: 1) в електричні сигнали - напруга або струм; 2) в пневматичні сигнали - тиск стисненого повітря; 3) у гідравлічні сигнали - тиск рідини. Найбільш поширений тип перетворювачів – першаїх різновид, що здійснює перетворення всіляких неелектричних сигналів - лінійного та кутового переміщення, тиску повітря або рідини та ін. - в пропорційні електричні величини. Перетворювачі мають велике число різновидів, до найважливіших з яких належать: 1) контактні; 2) реостатні; 3) індуктивні; 4) феродинамічні; 5) ємнісні; 6) тензометричні; 7) сельсини; 8) тахогенератори. а – ємнісний; б – тензометричний; в – сельсини; г – тахогенератор. Рисунок 1 – Перетворювачі. У ємнісних перетворювачів (рис.1, а) вхідною величиною є переміщення: лінійне - х або кутове - а, а вихідною - електрична ємність С. При включенні ємнісних перетворювачів в електричні ланцюги з високою частотою вони володіють гарною чутливістю і забезпечують відповідну зміну вихідних характеристик цих електричних ланцюгів. Тензометричні або дротові перетворювачі (рис.1б) являють собою зигзагоподібний металевий провідник 1, закріплений на міцному папері 3, яку в свою чергу приклеюють до об'єкта 2 додатка деформуючих зусиль. У результаті деформації об'єкта (стиснення або розтягування) відповідно змінюється електричний опір дроту, зазвичай що включається в електричний ланцюг. Отже, у дротяних перетворювачів вхідною величиною є сила, а вихідною - напруга або сила струму. Сельсини (рис.1в) здійснюють подвійне перетворення величин. Спочатку в сельсин-датчику кутове переміщення ротора перетворюється в електричний струм небалансу, який в сельсин-приймачі перетвориться в відповідне кутове переміщення його ротора. Сельсини служать для синхронної передачі механічного руху на відстань. Самосинхронізуюча система складається з двох однакових електричних машин, з'єднаних між собою лініями зв'язку. Кожен сельсин має дві обмотки: однофазну та трифазну. Одна з обмоток розташована на статорі машини, а інша - на роторі.
Тахогенератори (рис.1 г) являють собою динамомашини постійного струму, в яких якір 1 обертається в полі постійного магніту 2. Вхідний величиною тахогенератора є число обертів n якоря, а вихідною величиною - напруга U, знімається з колектора і пропорційне величині п.

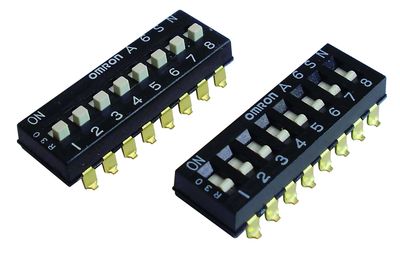

2. Перемикачі включають в схему автоматичних регуляторів на ділянці між керуючими пристроями та виконавчими механізмами. Вони служать для переходу з автоматичного регулювання на ручне управління. В електричних регуляторах для переходу з автоматичного регулювання на ручне дистанційне керування виконавчим механізмом застосовують перемикач і ключ дистанційного керування, який впливає на магнітний пускач або інший пристрій, що управляє електродвигуном. У пневматичних і гідравлічних регуляторах для перемикання застосовують спеціальні панелі і блокуючі клапани, що дозволяють переходити з автоматичного управління на ручне і навпаки.
4. Розподільники - пристрої, що забезпечують послідовне переключення електричних ланцюгів. У практиці знаходять застосування електромеханічні і безконтактні розподільники. Електромеханічний розподільник - це реле рахунку імпульсів особливий різновид електромагнітного реле. Аналогічними розподільниками, але з ширшими можливостями є командні прилади. Вони забезпечують перемикання великої кількості електричних (або пневматичних) ланцюгів в будь заданій послідовності і з будь-якими часовими залежностями і дозволяють вирішувати завдання управління технологічними процесами по жорсткій програмі.
Контрольні питання: 1. Що таке агрегатний комплекс? 2. Що таке сумісність? 3. Що таке інформаційна сумісність? 4. Що таке інтерфейс? 5. З чого складається структура технічних засобів АСУ ТП? 6. Вказати складові комплексу АКЕЗР. Рекомендована література [с.164-169 (6)] Диомидовский, Д.А. Контроль и автоматизация процессов в цветной металлургии [Текст]: учеб. пособие / Д.А. Диомидовский. – М.: Металлургия, 1967, - 403с.
|
