Порядок виконання роботи. 3.1 Зберіть на робочому столі схему автогенератора Колпітца (рис.3.1) та установіть потрібні параметри елементів.

3.1 Зберіть на робочому столі схему автогенератора Колпітца (рис.3.1) та установіть потрібні параметри елементів.

Рисунок 3.1 – Автогенератор Колпітца

3.2 Виберіть пункт Analysis options… в меню Analysis та переконайтесь, що на вкладці Global знято прапорець RSHUNT. Якщо це не так, зніміть його.

3.3 Отримайте на екрані осцилографа стійке зображення сигналу. Оскільки зв’язок коливального контуру з підсилювальним каскадом занадто великий, форма коливань не гармонічна (рис.3.2).

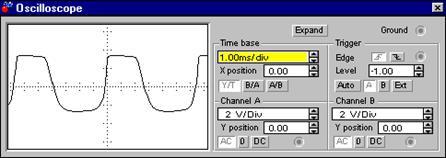

Рисунок 3.2 – Осцилограма негармонічних коливань

3.4 Для виправлення форми коливань введемо конденсатор С3, що має ємність згідно варіанту (рис.3.3).

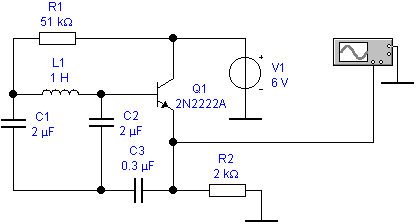

Рисунок 3.3 – Автогенератор Колпітца з послабленим зв’язком

3.5 Введений конденсатор надає можливість управління взаємодією коливального контуру з транзисторним каскадом і називається конденсатором зв’язку.

Осцилограма сигналу тепер значно поліпшилась (рис.3.4). Це підтверджує те, що спочатку підсилювальний каскад було перевантажено.

3.6 Як бачимо з рисунку, період коливань дорівнює 6, 1 мс, тобто він майже співпадає з теоретично розрахованим (за формулою 1.11), який дорівнює 6, 28 мс.

Порівняйте теоретичне (розраховане) значення та значення періоду коливань, що було отримано в результаті моделювання згідно варіанту, результат занесіть у таблицю.

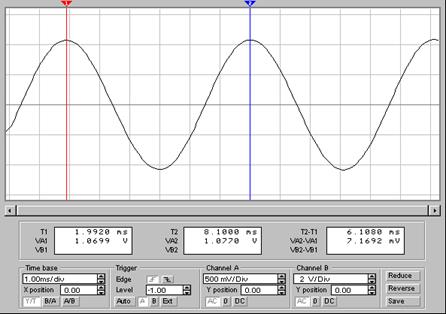

Рисунок 3.4 - Осцилограма генератора Колпітца після введення конденсатора зв’язку

3.7 Зберіть на робочому столі схему RC-генератора (рис.)

4 Зміст звіту

5 Контрольні запитання

Література

1. Карлащук В. И. Электронная лаборатория на IBM PC. Программа Electronics Workbench и её применение. – М.: Салон-Р, 1999, - 506 с.

2. Каяцкас А. А. Основы радиоэлектроники. – М.: Высшая школа, 1988, - 464 с.

Учбове видання. Методичні вказівки до лабораторної роботи №3 з дисципліни “Основи радіоелектроніки” для студентів за професійним спрямуванням 6.0910 “Електронні апарати”/ Уклад. Е. М. Шинкаренко. – Запоріжжя: ЗДТУ, 2000. – 17 с.

Укладач: Шинкаренко Едуард Миколайович, ст. викладач

Рецензент: Петріщев Олексій Олександрович, канд. техн. наук, доцент

Відповідальний за випуск Крищук Володимир Миколайович, канд. техн. наук, доцент
