Практичні вказівки до виконання експерименту. 1. Для експериментальних досліджень впливу форми кривої та частоти вимірювальних сигналів на покази приладів різних систем необхідно скласти схему

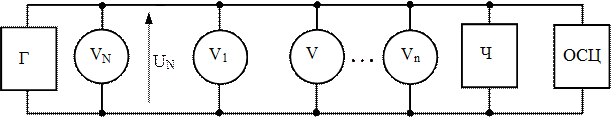

1. Для експериментальних досліджень впливу форми кривої та частоти вимірювальних сигналів на покази приладів різних систем необхідно скласти схему, зображену на рис. 2.1, де Г – генератор сигналів різної форми з регульованою частотою; V_N – основний (зразковий) вольтметр, покази якого не залежать від форми кривої сигналу та його частоти (в межах заданого діапазону дослідження); V_1, …, V_n – досліджувані вольтметри; Ч – частотомір; ОСЦ – осцилограф. За допомогою електронного осцилографа здійснюється візуальне спостереження за формою досліджуваного сигналу, а його амплітуду та часові параметри можна вимірювати з невисокою точністю – відносна стандартна непевність показів осцилографа становить 5...10%.

Рис. 2.1. Схема проведення експериментальних досліджень

Перед початком вимірювань необхідно коректором встановити нульове положення вказівника електромеханічних приладів, а електронні прилади відкалібрувати й підготувати до роботи відповідно до інструкції на ці прилади.

2. Під час дослідження впливу форми кривої сигналів на покази приладів різних систем, як основний використовують вольтметр, вибраний при розв’язуванні задачі, тобто вольтметр типу Ф584, у якого відсутня додаткова похибка показів від впливу форми кривої вимірювального сигналу u_x (t).

На досліджувані вольтметри подають спершу напругу синусоїдної форми заданої частоти, а потім напруги заданих форм тієї ж частоти. Показ основного вольтметра U_N, тобто вольтметра V₁, у всіх випадках повинен встановлюватися згідно із визначеним значенням U_N=U_V1=const і залишатися сталим для всіх заданих форм сигналу. Покази досліджуваних вольтметрів записують у табл. 2.4.

3. Для дослідження впливу частоти сигналів на покази вольтметрів в різних систем як основний використовують вольтметр, вольтметр, вибраний при розв’язуванні задачі, тобто вольтметр типу Ф584, у якого нормальний частотний діапазон ширший, ніж частотний діапазон, у якому проводять дослідження, тобто у нього відсутня додаткова похибка показів від впливу частоти вимірювального сигналу.

При цьому на вольтметри подають напруги синусоїдної форми різних частот (в межах заданого частотного діапазону). Показ основного вольтметра U_N=U_V1=const у всіх випадках повинен залишатися сталим. Покази досліджуваних вольтметрів записують у табл. 2.5.
