Завдання і порядок виконання роботи

Лабораторна робота 3

ДОСЛІДЖЕННЯ РОБОТИ МІКРОСХЕМ ЦАП І АЦП

БІБЛІОТЕЧНОГО НАБОРУ Electronics Workbench

Мета роботи - практичне дослідження роботи цифро-аналогового, аналого-цифрового перетворювачів, що представлені в бібліотеці програми Electronics Workbench.

Завдання і порядок виконання роботи

1 Запустити програму Electronics Workbench.

Дослідження ЦАП 2 Для дослідження роботи бібліотечного ЦАП (DAС V) зібрати схему, наведену на рисунку 11.

Для аналізу роботи схеми як джерело цифрового коду використовується генератор слів. Також схема містить два джерела опорної напруги + U оп та - U оп, що розрізняються полярністю для можливості отримання на виході ЦАП напруги різного знаку. В даному випадку ця можливість не використовується, і величина опорної напруги дорівнює

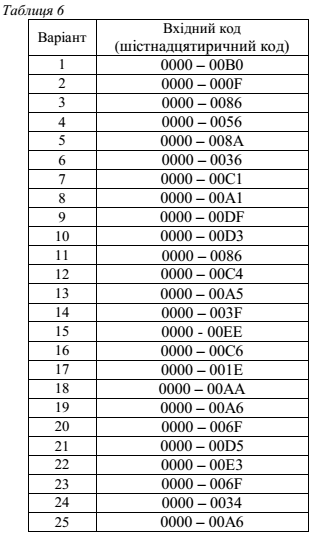

3 Ввести вхідний код (табл. 6) у генератор слів.

У процесі моделювання роботи ЦАП на екрані осцилографа висвічуються часові діаграми, які необхідно занести у звіт з лабораторної роботи.
