Дослідження АЦП

4 Зібрати схему, наведену на рисунку 12. Задати довільну частоту на генераторі (наприклад, 1 кГц), прямокутну форму коливань і амплітуду у межах 3 – 5 В. Установіть опорну напругу, що дорівнює номеру варіанта.

Призначення виводів АЦП:

- «VIN» - підключення джерела перетворюваного сигналу;

- «VREF+», «VREF-» - підключення джерел опорної напруги;

- «SOC» - вхід синхронізації;

- «ОЕ» - дозвіл на видачу вихідної двійкової комбінації на виходи D0... D7;

- «ЕОС» - сигнал готовності даних (наприклад, при видачі даних на ЕОМ).

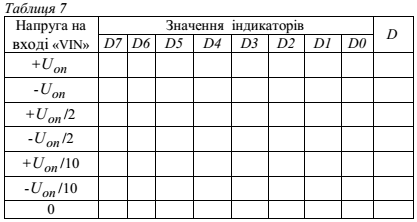

5 Змінюючи вхідну напругу на вході «VIN», заповнити таблицю 7. У останню колонку D таблиці 7 занести розрахункове значення вихідного коду в десятковій системі числення.

Зробити висновки.

6 Для схеми АЦП на рисунку 13 побудувати часові діаграми. Установити опорну напругу, що дорівнює номеру варіанта.

Дослідження подвійного перетворення (АЦП-ЦАП)

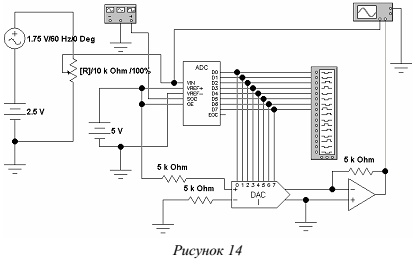

7 Дослідити роботу схеми (рис. 14), яка перетворює аналогову напругу в цифровий код, а потім виконує зворотне перетворення цифрового коду в аналогову величину.

8 Зняти осцилограми і часові діаграми при різних частотах дискретизації (частота на генераторі при прямокутній формі коливань і амплітуді в межах 3 – 5 В): 4; 8; 16 і 32 кГц.

9 Додатково при частоті дискретизації 32 кГц замалювати ще три часові діаграми при з'єднанні між собою АЦП і ЦАП за допомогою тільки одного розряду D 7, двох розрядів - D 7, D 6 і трьох розрядів - D 7, D 6, D 5. Іншими словами: з восьми проводів, що сполучають АЦП і ЦАП, послідовно залишати тільки один, два і три дроти у старших розрядах.

10 Дати якісну оцінку точності перетворень залежно від частоти дискретизації і розрядності АЦП і ЦАП.
